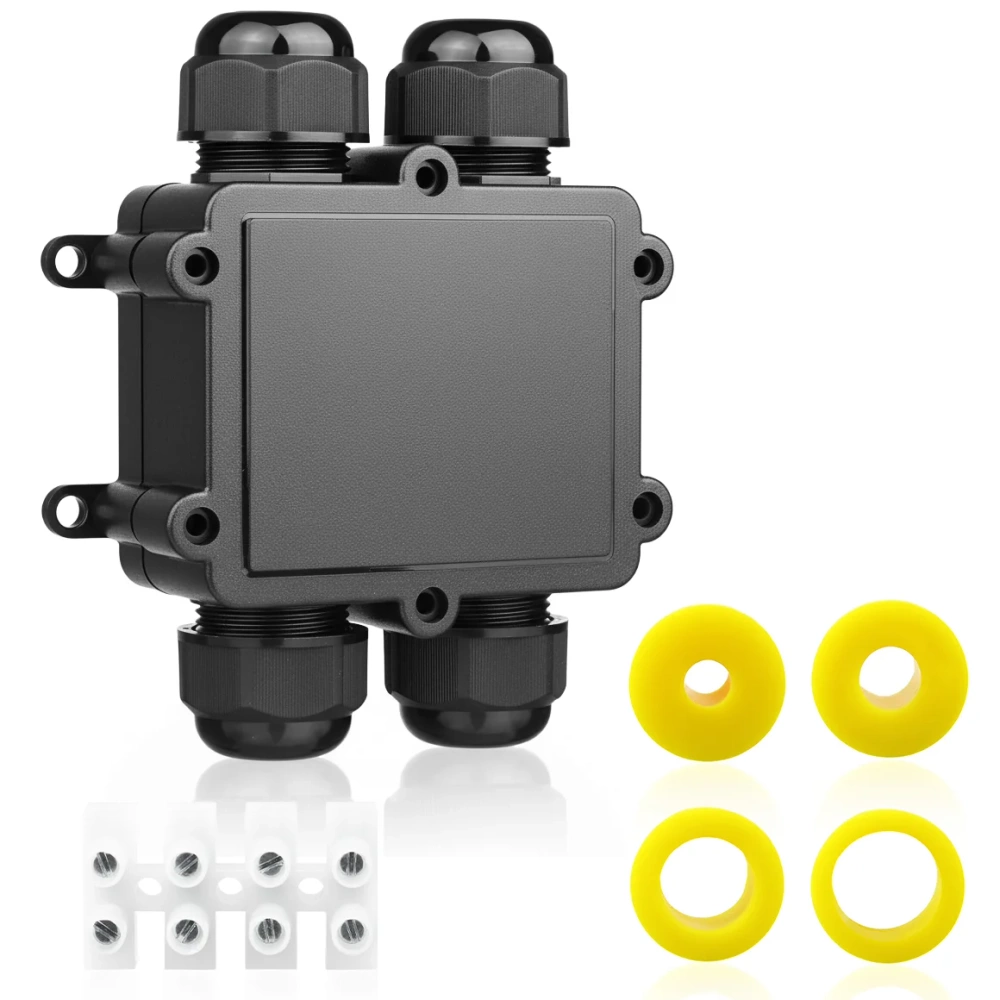

Caixa de derivação estanca para cabos IP68 4 vias | Conector elétrico 450 V 24 A para cabos 3–14 mm | M686-H

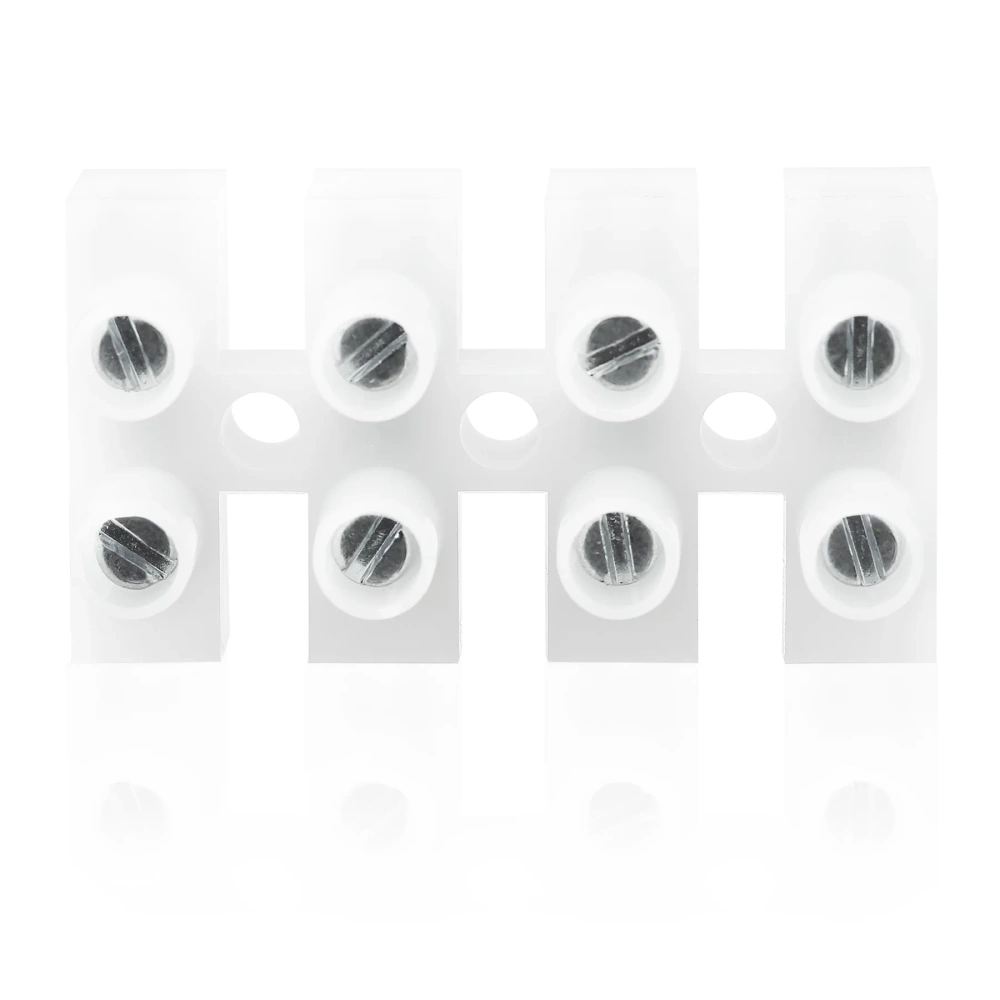

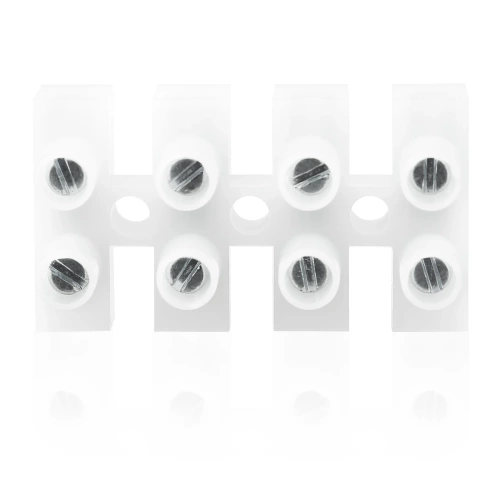

Quatro conectores de trilha • bloco de terminais elétricos 4 pinos • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm ou Ø 4-8 mm ou Ø 8-12 mm ou Ø 10-14 mm

Caixa de cabos hermética com grau de proteção IP68 é uma solução versátil e confiável para conectar, ramificar e proteger cabos elétricos em locais expostos à umidade, poeira e condições ambientais variadas.

Projetada para uso externo, subterrâneo e até mesmo em situações de imersão temporária em água, oferece proteção duradoura para conexões em instalações residenciais, de jardim e industriais.

A conexão pode ser usada em:

• instalações industriais,
• de energia,
• de jardins,
• em sistemas de iluminação LED externa,
• bombas de água,
• automação de portões,
• sistemas de CCTV,
• sinalização,
• indústria marítima.

• Grau de proteção IP68 – totalmente resistente à água, poeira e sujeira; a caixa mantém a vedação mesmo após imersão prolongada.
• Parafusos de montagem posicionados externamente – solução construtiva inovadora que elimina o risco de infiltração de água sob as cabeças dos parafusos para dentro da câmara de conexão.
• Materiais de alta qualidade: corpo em policarbonato (PC) ou poliamida PA66, resistentes a UV, impactos, chamas e agentes químicos.
• Classe de retardamento de chama UL94 V2, resistência à luz solar e ao envelhecimento do material.
• Faixa de temperatura de trabalho entre -40°C e +105°C.
• Suporta tensão até 450 V AC e corrente até 24 A.

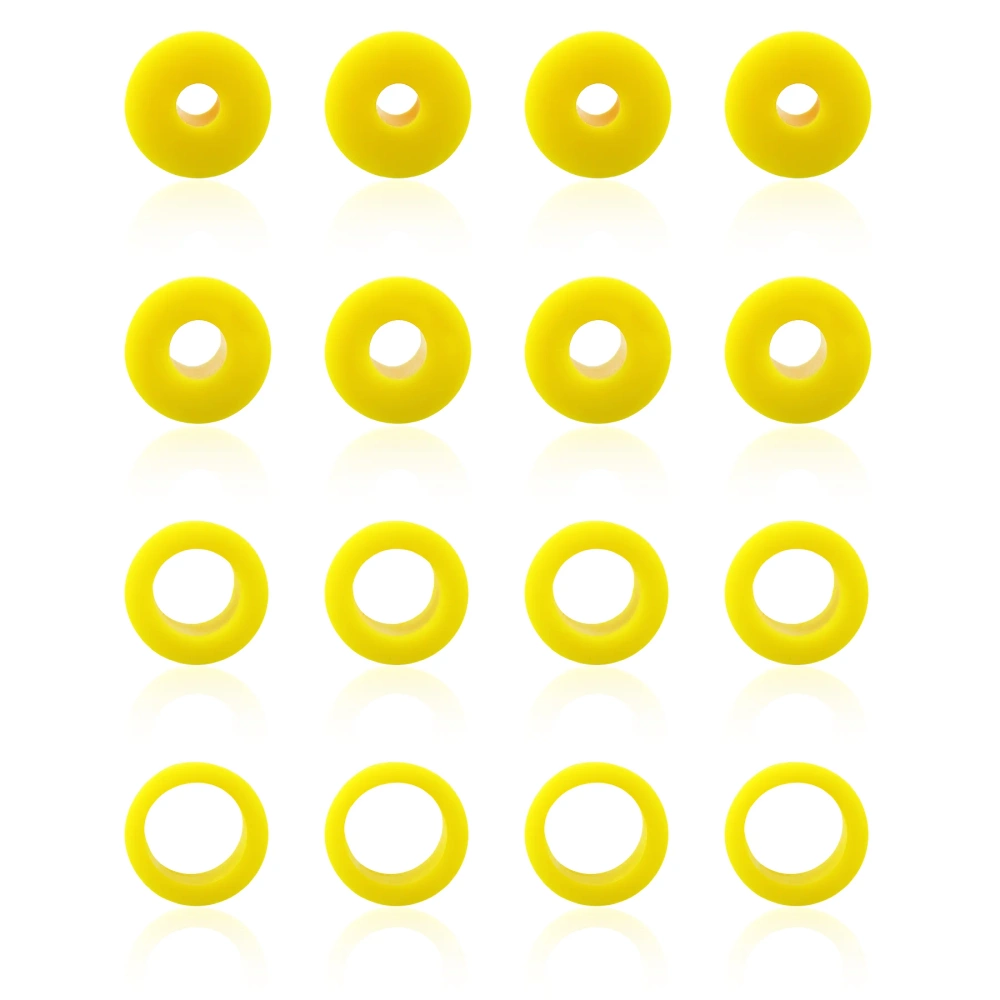

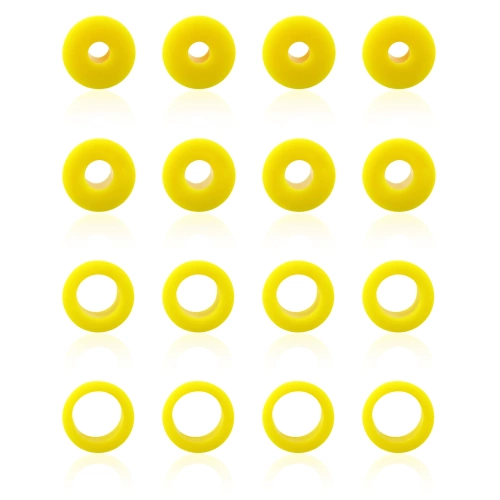

• Prensa-cabos e conjuntos de anéis de vedação de borracha intercambiáveis para diferentes diâmetros de cabos.

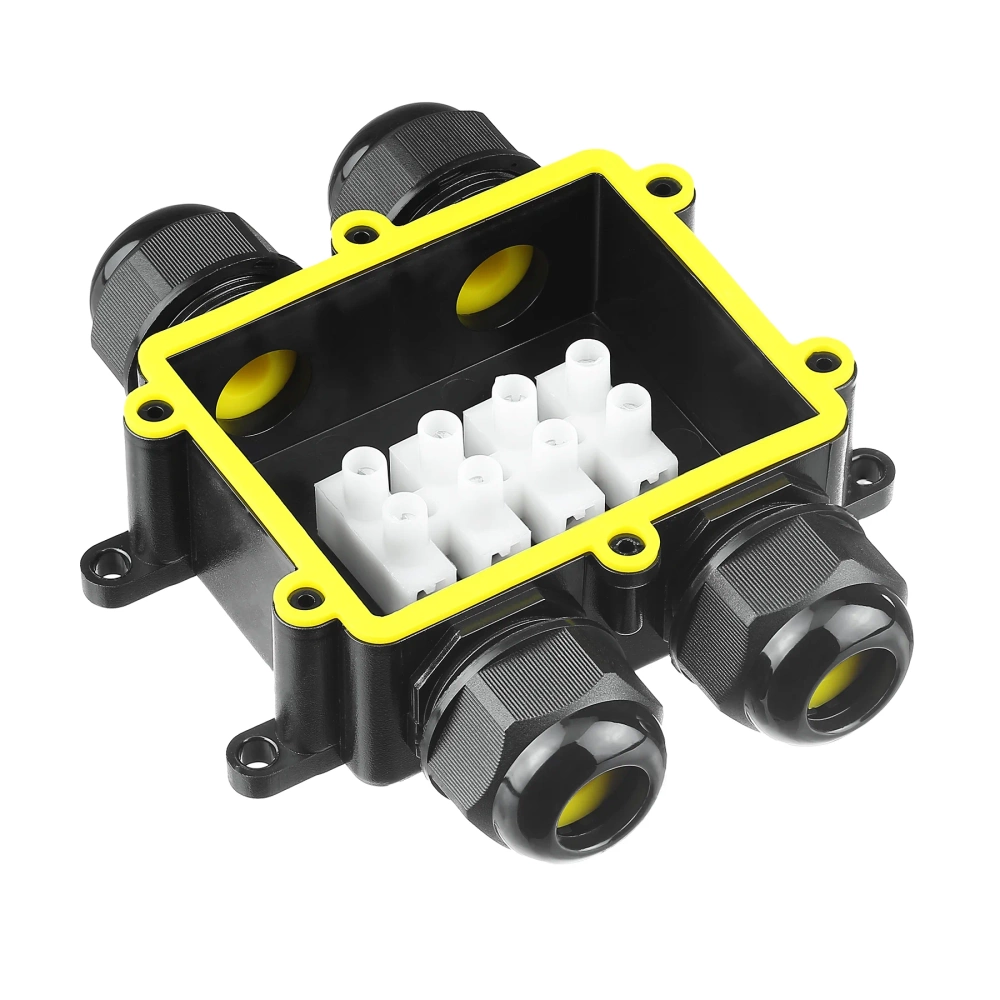

• Maior espaço interno graças às fixações externas e à geometria cuidadosamente projetada do invólucro.
• Instalação simples e rápida sem necessidade de ferramentas especializadas – apenas uma chave de fenda é suficiente.

Aplicação

As caixas herméticas IP68 são indicadas para:

• instalações de iluminação (jardim, fachadas, ruas, parques),
• automação de portões e sistemas de segurança,
• conexões de cabos de alimentação para bombas, sensores e equipamentos de jardim,
• sistemas de CCTV, letreiros luminosos e painéis LED,
• distribuição de energia em estruturas industriais e ligações externas de energia.

Especificação

• Modelo: M686-H
• Grau de proteção: IP68
• Material do invólucro: PA66 / PC, resistente a UV e fogo
• Classe de inflamabilidade: UL94 V2
• Faixa de diâmetro dos cabos: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm ou 10 - 14 mm
• Temperatura de trabalho: -40°C a +105°C
• Tensão nominal: até 450 V AC
• Corrente nominal: até 24 A
• Cor: preto
• Tipo de conexão: parafuso
• Número de trilhas de conexão: 4
• Dimensões internas da caixa: 5,6 x 6,9 cm

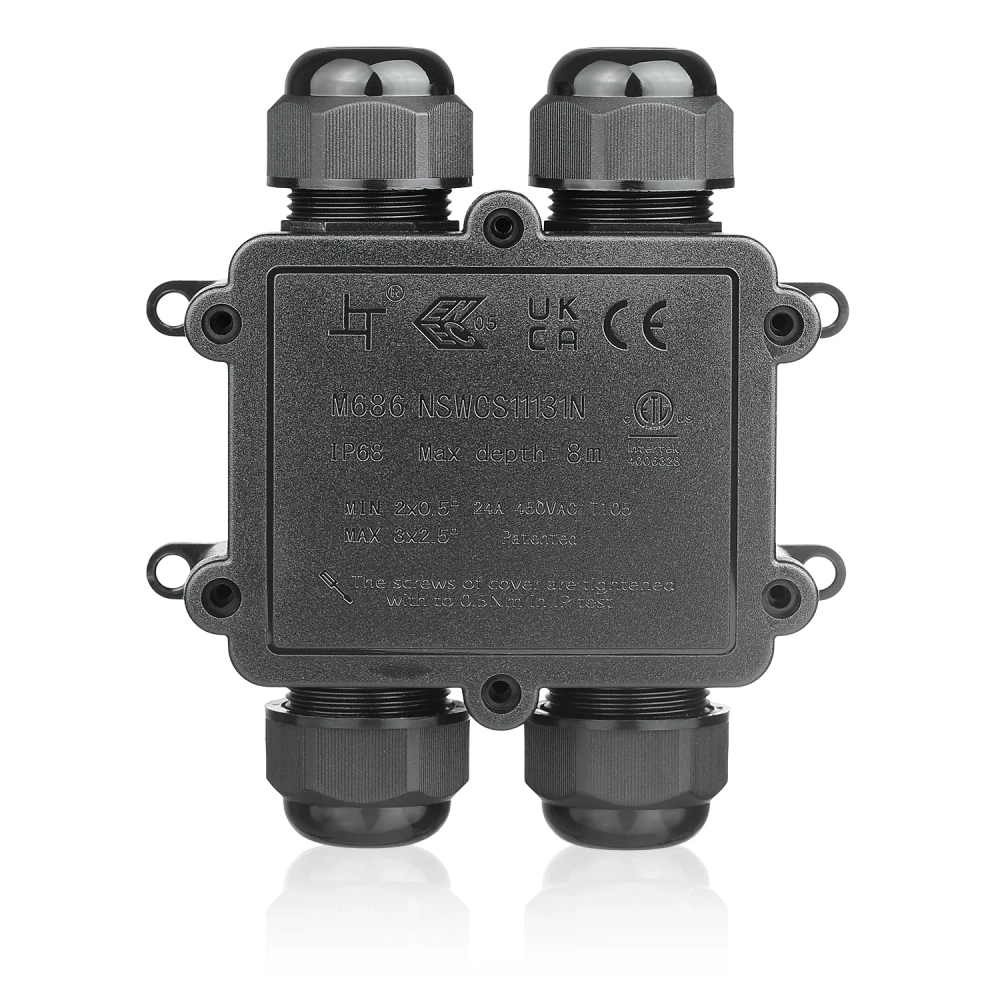

• Certificados: ENEC, CE, UKCA, ETL, NSW, ROHS
