Hermetische Kabeldose IP68 4-polig | Elektroanschluss 450 V 24 A für Kabel 3–14 mm | M686-H

Vierpoliger Anschlussblock • 4-polige elektrische Klemme • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm oder Ø 4-8 mm oder Ø 8-12 mm oder Ø 10-14 mm

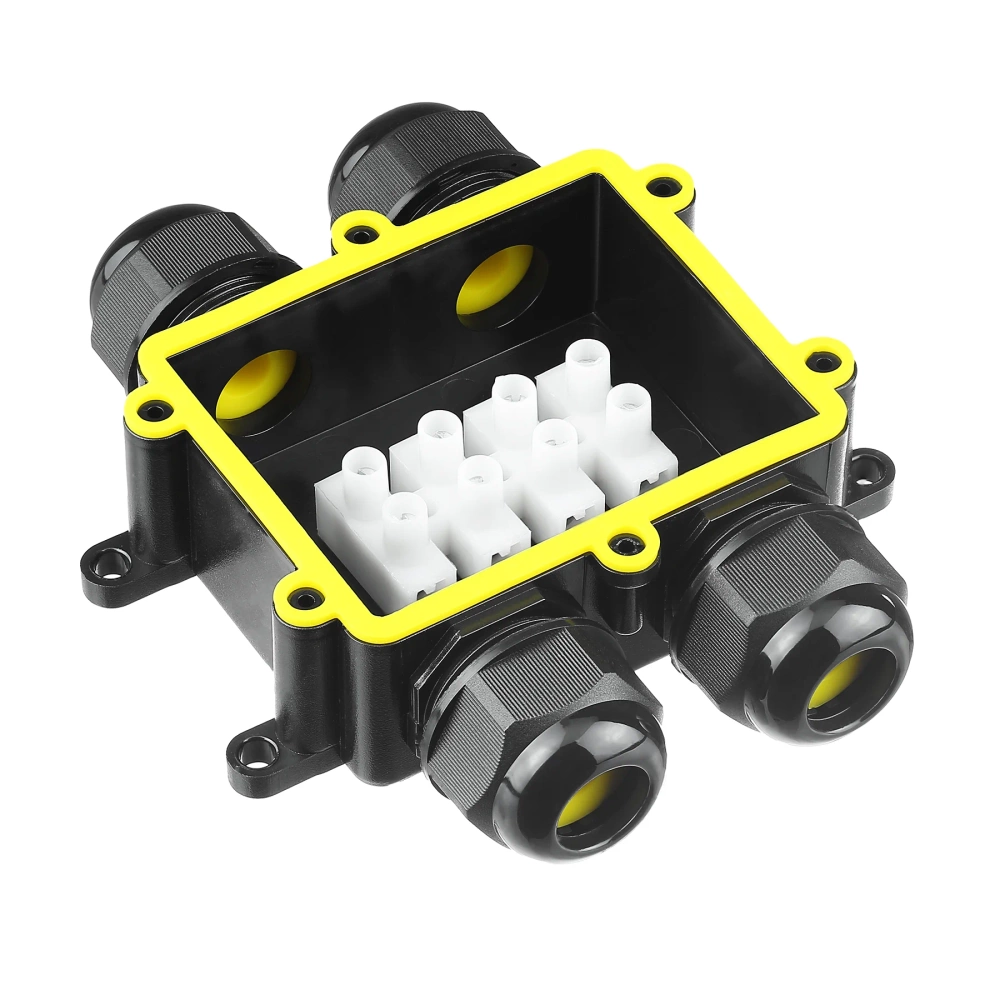

Hermetische Kabeldose mit der Schutzart IP68 ist eine vielseitige und zuverlässige Lösung zum Verbinden, Abzweigen und Schützen von elektrischen Leitungen an Orten, die Feuchtigkeit, Staub und wechselnden Umgebungsbedingungen ausgesetzt sind.

Sie eignet sich für den Einsatz im Außenbereich, unter der Erde und sogar bei zeitweiligem Untertauchen in Wasser. Die Dose bietet langanhaltenden Schutz für Verbindungen in Haus-, Garten- und Industrieinstallationen.

Das Anschlussgehäuse findet Verwendung in:

• Industrieanlagen,
• Energieanlagen,
• Garteninstallationen,
• Außen-LED-Beleuchtungssystemen,
• Wasserpumpen,
• Torantrieben,
• CCTV-Systemen,
• Signaltechnik,
• der maritimen Industrie.

• Schutzart IP68 – vollständig beständig gegen Wasser, Staub und Verschmutzungen; die Dose bleibt auch nach längerem Untertauchen dicht.
• Montageschrauben außen am Gehäuse – eine innovative Konstruktion, die das Eindringen von Wasser unter den Schraubenköpfen in das Innere verhindert.
• Hochwertige Materialien: Gehäuse aus Polycarbonat (PC) oder Polyamid PA66, beständig gegen UV-Strahlung, Stöße, Flammen und Chemikalien.
• Schwerentflammbarkeit nach UL94 V2 sowie Beständigkeit gegen Sonnenlicht und Materialalterung.
• Temperaturbereich von -40°C bis +105°C.
• Für Spannungen bis zu 450 V AC und Ströme bis zu 24 A geeignet.

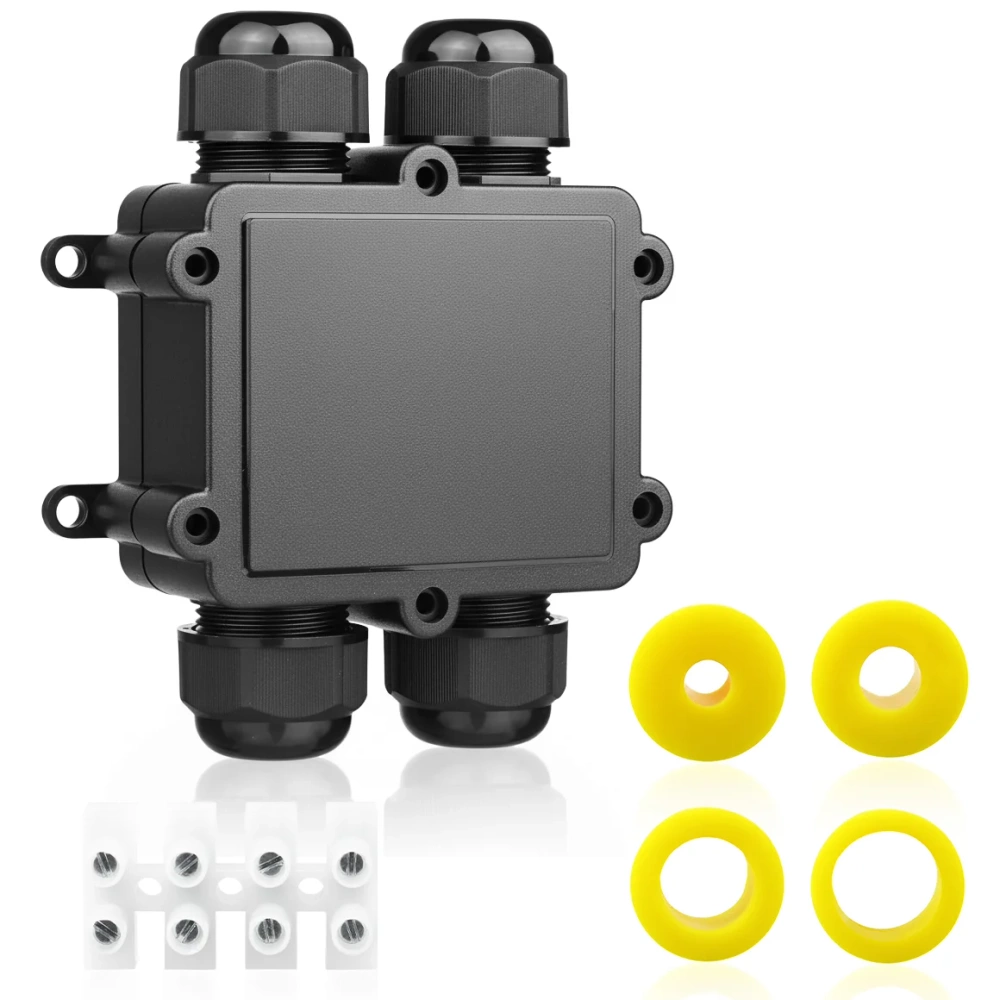

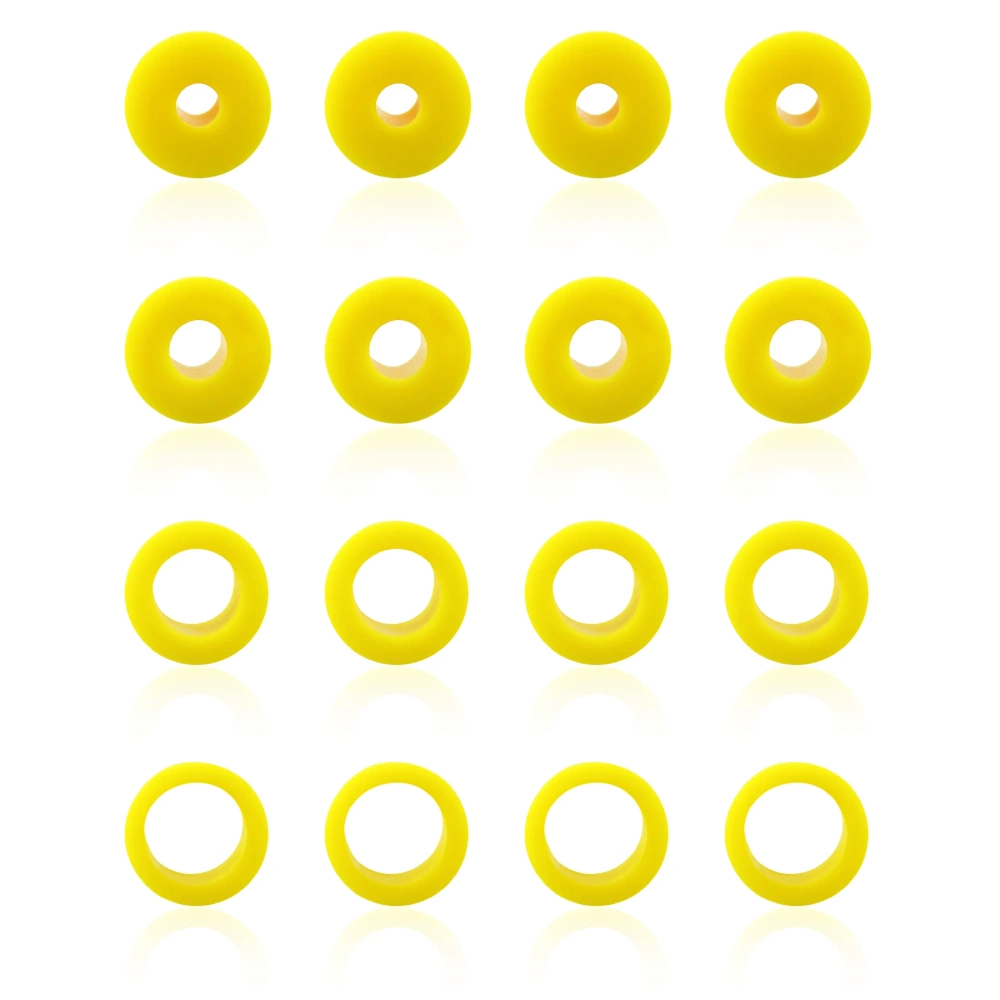

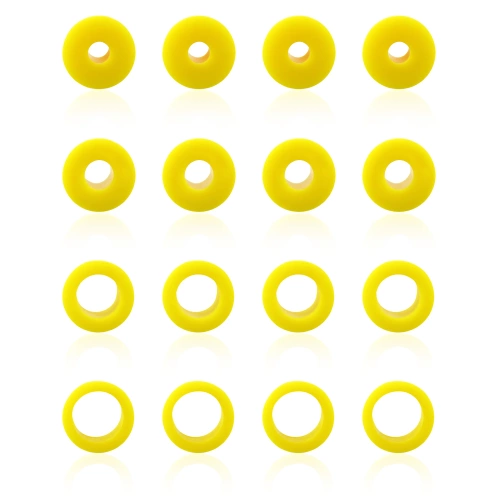

• Austauschbare Kabelverschraubungen und Gummidichtungsringe für verschiedene Kabeldurchmesser.
• Erweiterter Innenraum dank externer Befestigungen und durchdachter Gehäusegeometrie.
• Einfache und schnelle Montage ohne Spezialwerkzeug – ein Schraubendreher genügt.

Anwendung

Hermetische Dosen IP68 sind geeignet für:

• Beleuchtungsinstallationen (Garten-, Fassaden-, Straßen- und Parkbeleuchtung),
• Torantriebe und Sicherheitssysteme,
• Verbindungen von Stromkabeln für Pumpen, Sensoren und Gartengeräte,
• CCTV-Systeme, Lichtwerbung und LED-Tafeln,
• Stromverteilung in Industrieanlagen und externen Energieanschlüssen.

Technische Daten

• Modell: M686-H
• Schutzart: IP68
• Gehäusematerial: PA66 / PC, UV- und flammhemmend
• Entflammbarkeitsklasse: UL94 V2
• Kabeldurchmesser: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm oder 10 - 14 mm
• Betriebstemperatur: -40°C bis +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 24 A
• Farbe: schwarz

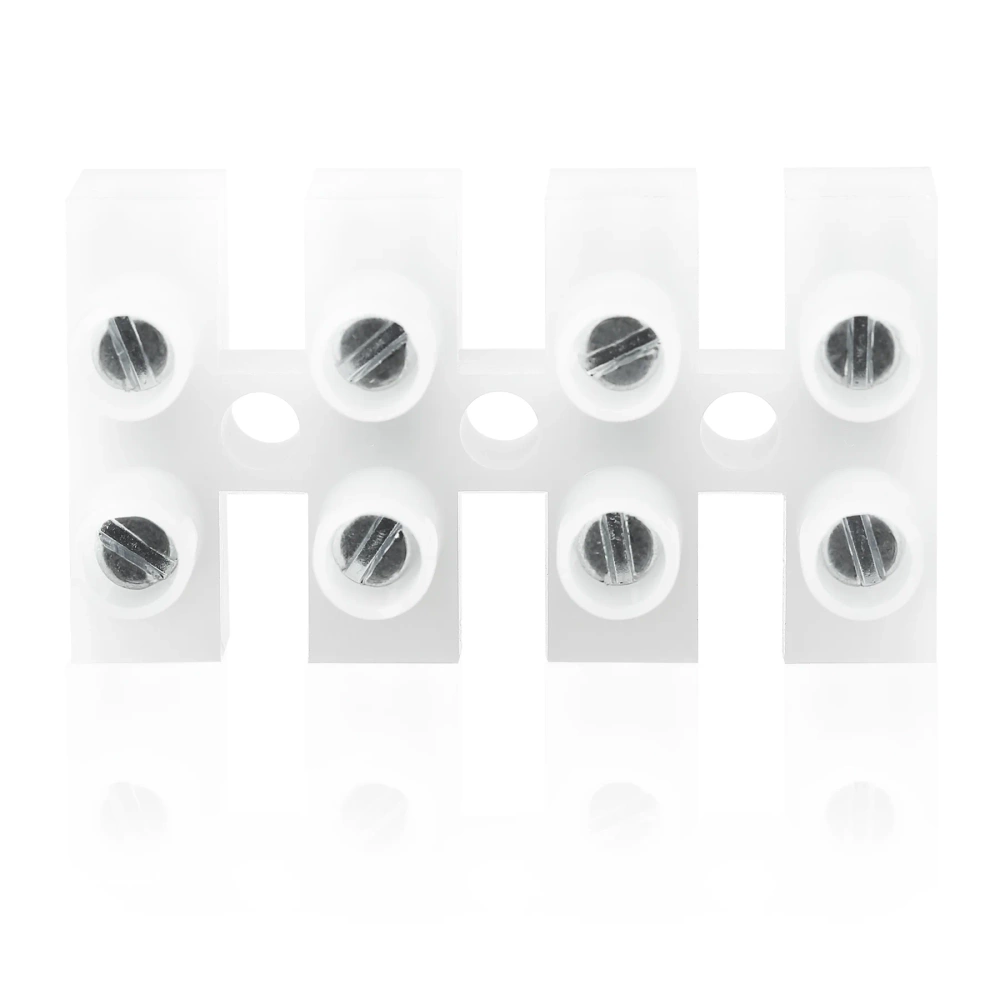

• Anschlussart: Schraubklemme
• Anzahl der Anschlusswege: 4
• Innenmaße der Dose: 5,6 x 6,9 cm

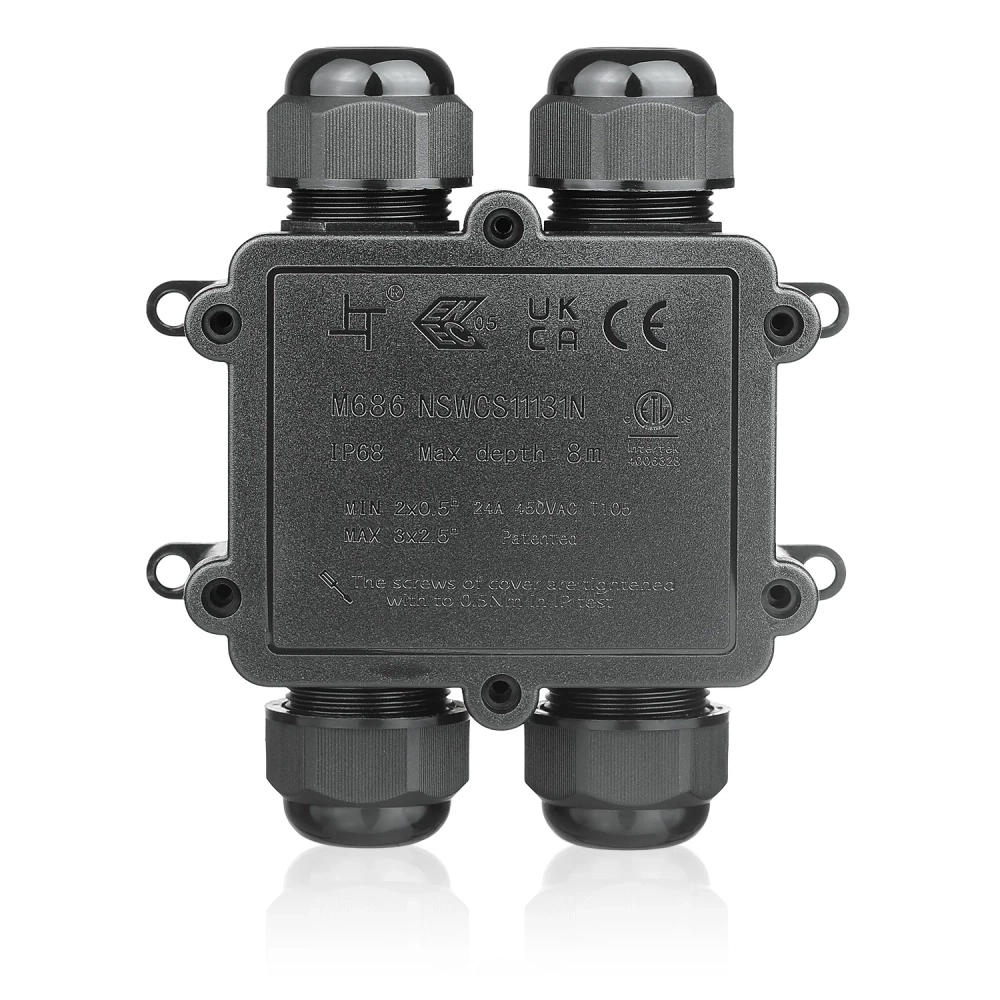

• Zertifikate: ENEC, CE, UKCA, ETL, NSW, ROHS
