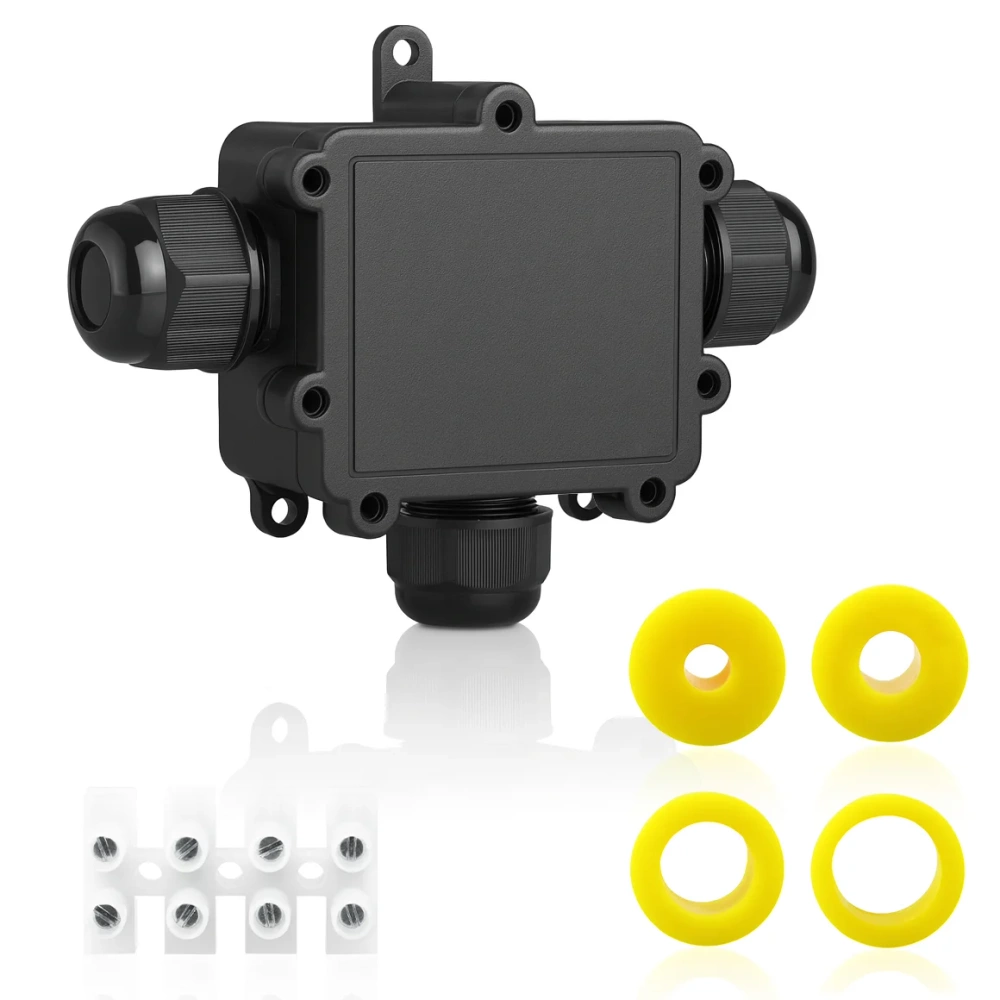

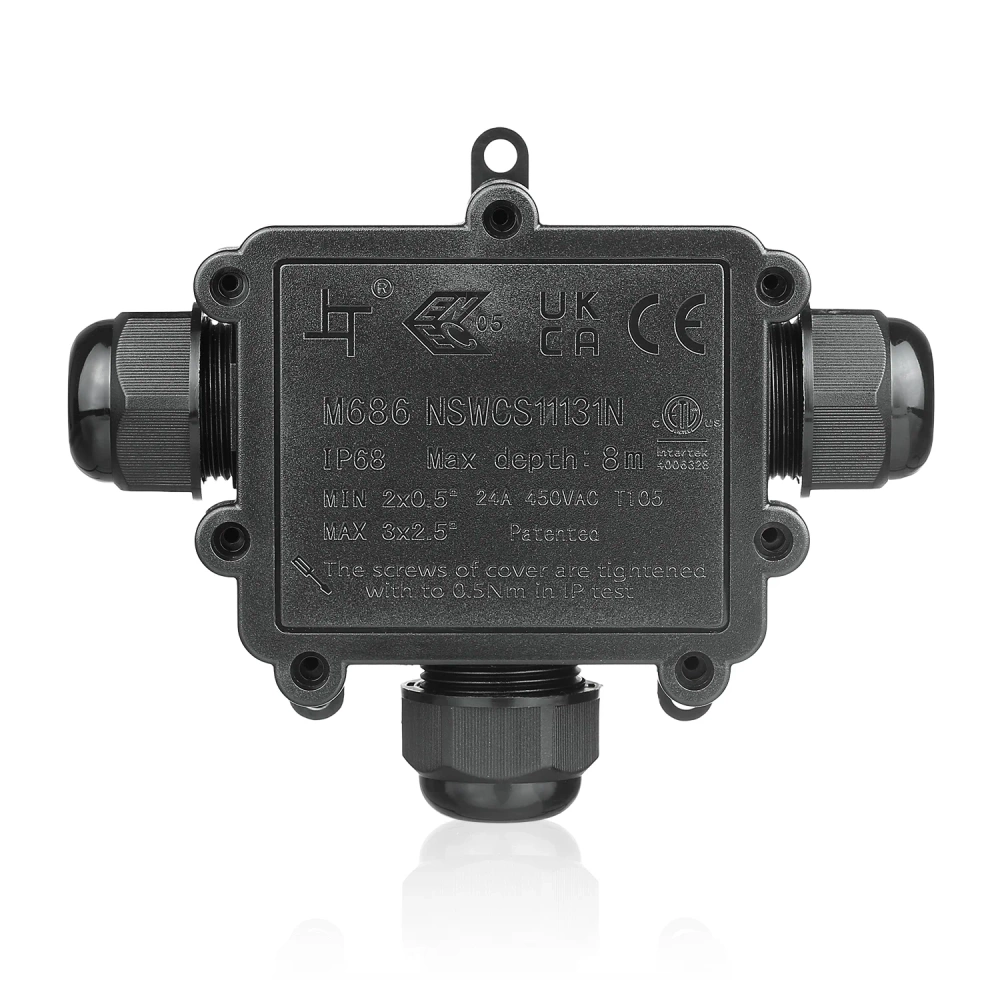

Wasserdichte Kabelabzweigdose IP68 3-polig | Elektrische Verbindung 450 V 24 A für Kabel 3–14 mm | M686-T

Drei Leiteranschlüsse • 4-polige elektrische Klemme • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm oder Ø 4-8 mm oder Ø 8-12 mm oder Ø 10-14 mm

Hermetischer Kabelverbinder mit der Schutzart IP68 ist eine vielseitige und zuverlässige Lösung zum Verbinden, Verteilen und Schützen von Elektroleitungen an Orten, die Feuchtigkeit, Staub und wechselnden Umweltbedingungen ausgesetzt sind.

Er eignet sich für den Einsatz im Freien, unter der Erde sowie bei zeitweiligem Untertauchen in Wasser und bietet langanhaltenden Schutz für Verbindungen in Haus-, Garten- und Industrieinstallationen.

Das Anschlussstück wird verwendet in:

• Industrieinstallationen,
• Energieanlagen,
• Gartenanlagen,
• Außen-LED-Beleuchtungssystemen,
• Wasserpumpen,
• Torantriebsautomatisierung,
• CCTV-Systemen,
• Signaltechnik,
• der Schifffahrtsindustrie.

• Schutzart IP68 – vollständiger Schutz vor Wasser, Staub und Schmutz; das Gehäuse bleibt auch bei langem Untertauchen dicht.
• Außenliegende Montageschrauben – innovative Bauweise, die das Risiko von Wassereintritt unter den Schraubenköpfen in den Anschlussraum verhindert.
• Hochwertige Materialien: Gehäuse aus Polycarbonat (PC) oder Polyamid PA66, beständig gegen UV-Strahlung, Stöße, Flammen und Chemikalien.
• Schwerentflammbarkeit nach UL94 V2 sowie Beständigkeit gegen Sonneneinstrahlung und Materialalterung.
• Temperaturbereich von -40°C bis +105°C.
• Für Spannungen bis 450 V AC und Ströme bis 24 A geeignet.

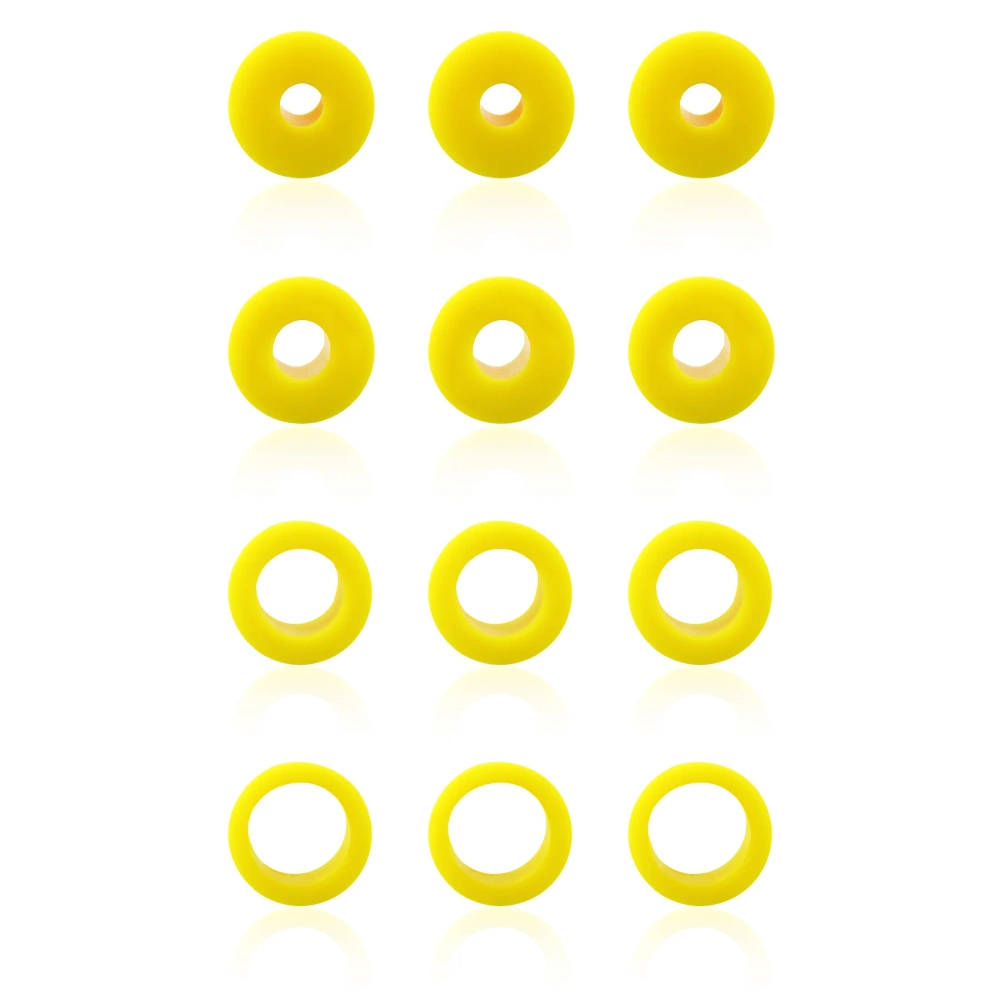

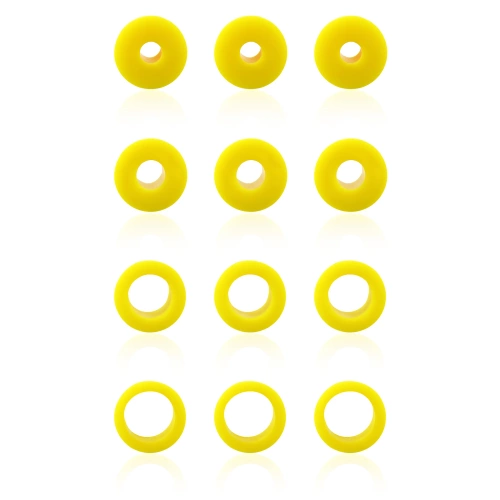

• Austauschbare Kabelverschraubungen und Dichtungsringe, passend für verschiedene Kabeldurchmesser.

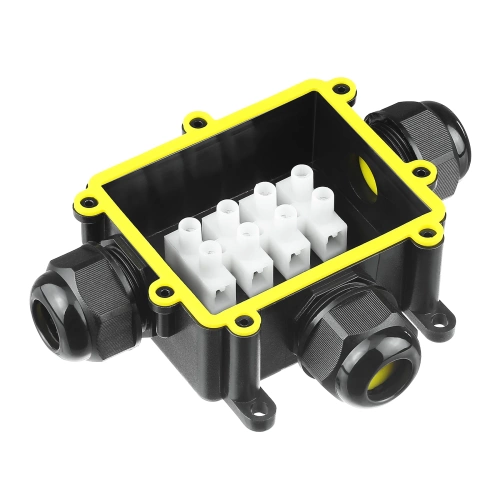

• Erweiterter Innenraum dank externer Befestigungen und durchdachter Gehäusegeometrie.
• Einfache und schnelle Montage ohne Spezialwerkzeug – ein Schraubendreher genügt.

Anwendung

Hermetische IP68-Verbindungsdosen sind geeignet für:

• Beleuchtungsinstallationen (Garten-, Fassaden-, Straßen- und Parkbeleuchtung),
• Torantriebs- und Sicherheitssysteme,
• Stromanschlüsse für Pumpen, Sensoren und Gartengeräte,
• CCTV-Systeme, Leuchtreklamen und LED-Tafeln,
• Verteilung von Energie in Industrieanlagen und externen Stromanschlüssen.

Technische Daten

• Modell: M686-T
• Schutzart: IP68
• Gehäusematerial: PA66 / PC, UV- und feuerbeständig
• Entflammbarkeitsklasse: UL94 V2
• Kabeldurchmesser: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm oder 10 - 14 mm
• Betriebstemperatur: -40°C bis +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 24 A
• Farbe: schwarz
• Verbindungsart: Schraubklemme
• Anzahl der Leiteranschlüsse: 3
• Innenmaße der Dose: 6,9 x 5,6 cm
• Zertifikate: ENEC, CE, UKCA, ETL, NSW, ROHS
