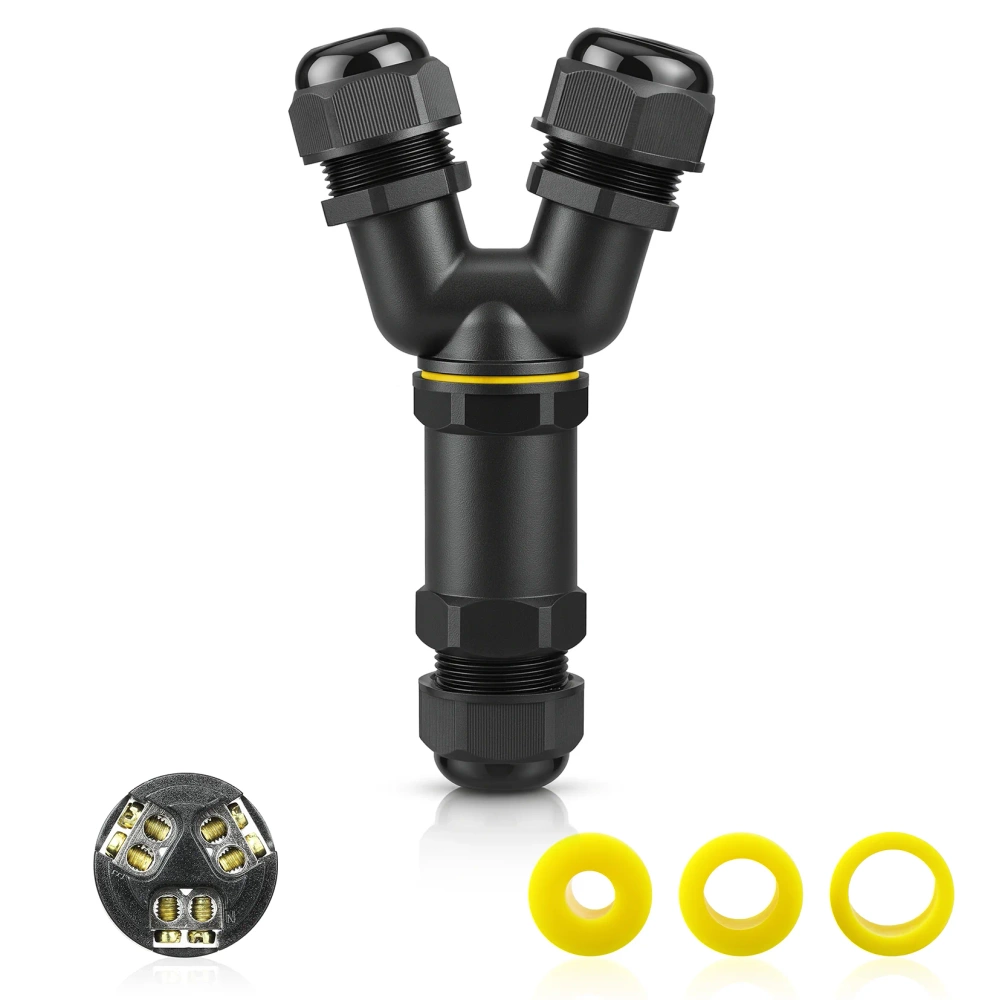

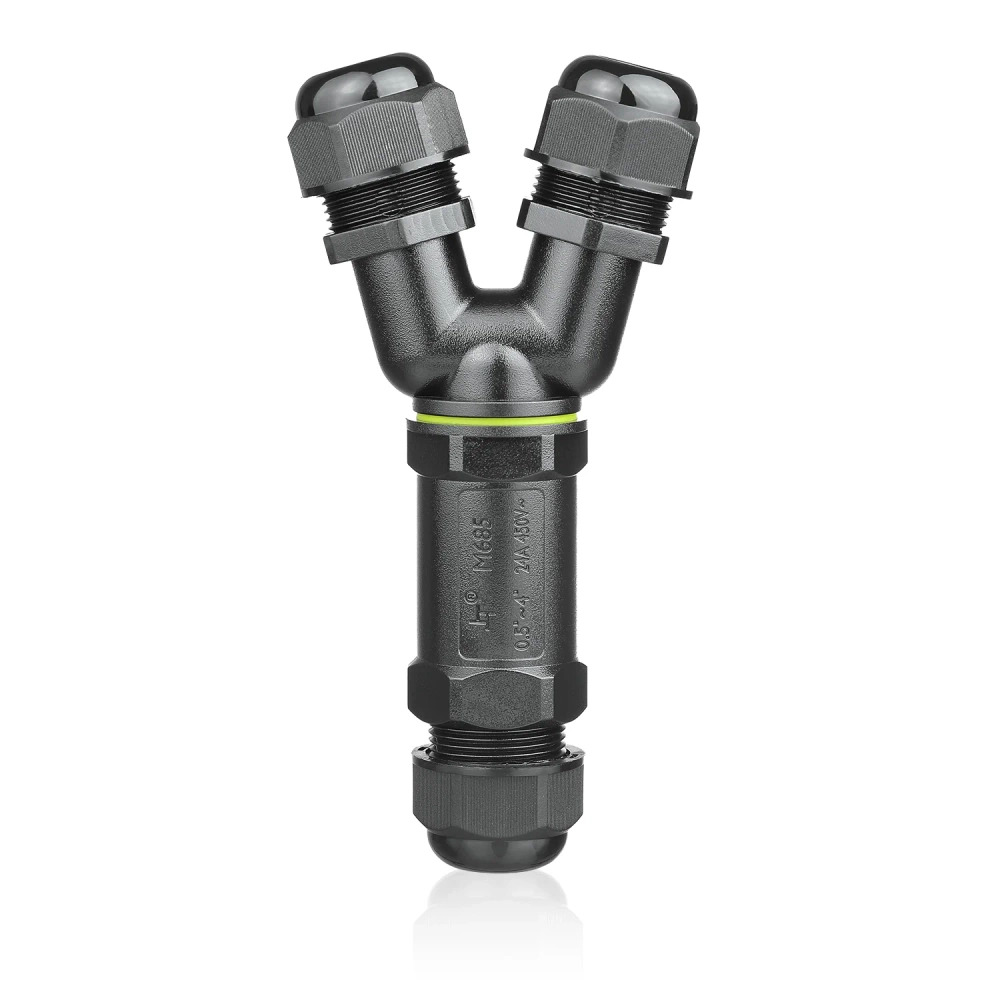

Wasserdichte Kabelmuffe IP68 | Y-Verbindung 2×3-polig 450 V 32 A für Kabel 4–14 mm | M685-YA

Y-Form • Schraubanschluss 2x 3-polig • 0,5 mm² - 4 mm² • 32 A • 450 V • IP68 • Ø 4-8 mm oder Ø 8-12 mm oder Ø 10-14 mm

Hermetische Kabelmuffe IP68 ist eine zuverlässige und vielseitige Lösung für das sichere Verbinden, Abzweigen und Verlängern von elektrischen Leitungen in Umgebungen mit hohen Anforderungen an die Dichtigkeit.

Geeignet für den Einsatz in oberirdischen, unterirdischen Installationen sowie in feuchten Umgebungen. Sie sorgt für eine dauerhafte und stabile Verbindung, auch unter extremen Witterungsbedingungen.

Das Verbindungselement findet Anwendung in:

• Industrieinstallationen,
• Energieanlagen,
• Garteninstallationen,
• Außen-LED-Beleuchtungssystemen,
• Wasserpumpen,
• Torantrieben,
• CCTV-Systemen,
• Signaltechnik,
• Marinetechnik.

• Schutzart IP68 bietet vollständigen Wasser- und Staubschutz, auch bei längerem Eintauchen.
• Kompatibel mit Kabeln verschiedener Durchmesser.
• Gehäuse aus Polyamid PA66 und Polycarbonat, UV-beständig, schlagfest, feuerfest und widerstandsfähig gegen Chemikalien.
• Großer Temperaturbereich: von -40°C bis +105°C (vorübergehend bis +120°C).
• Einsatz bei Spannungen bis 450 V AC und Strömen bis 32 A möglich.

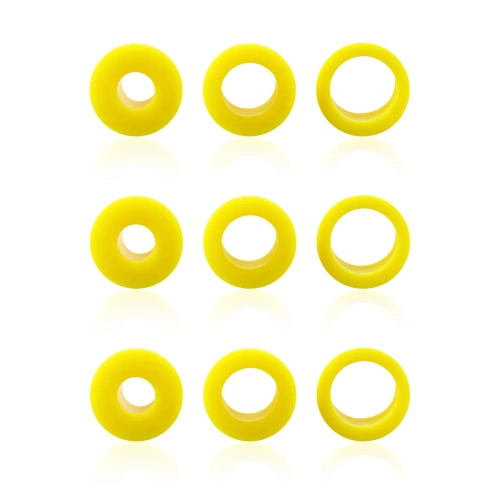

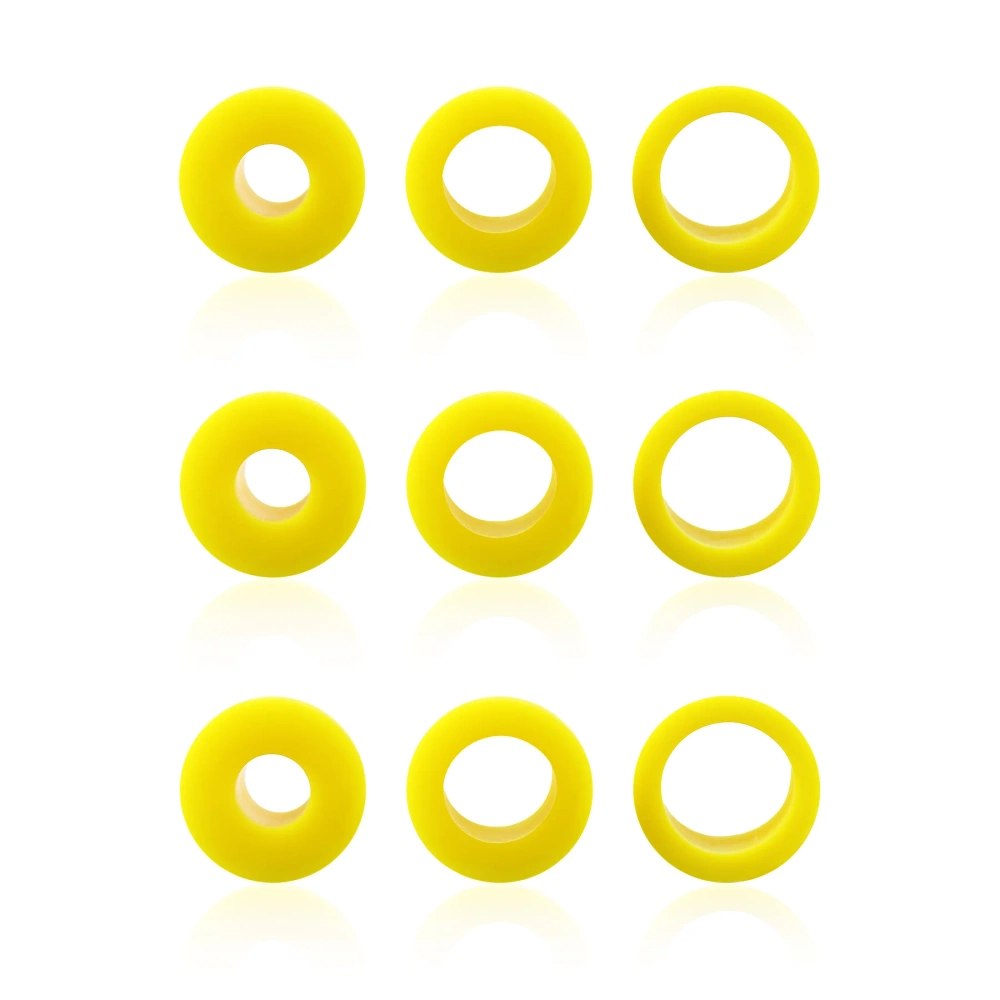

• Integrierte Silikondichtungen und Verschraubungen sorgen für maximale Dichtigkeit sowie Schutz vor Korrosion und Feuchtigkeitskondensation.

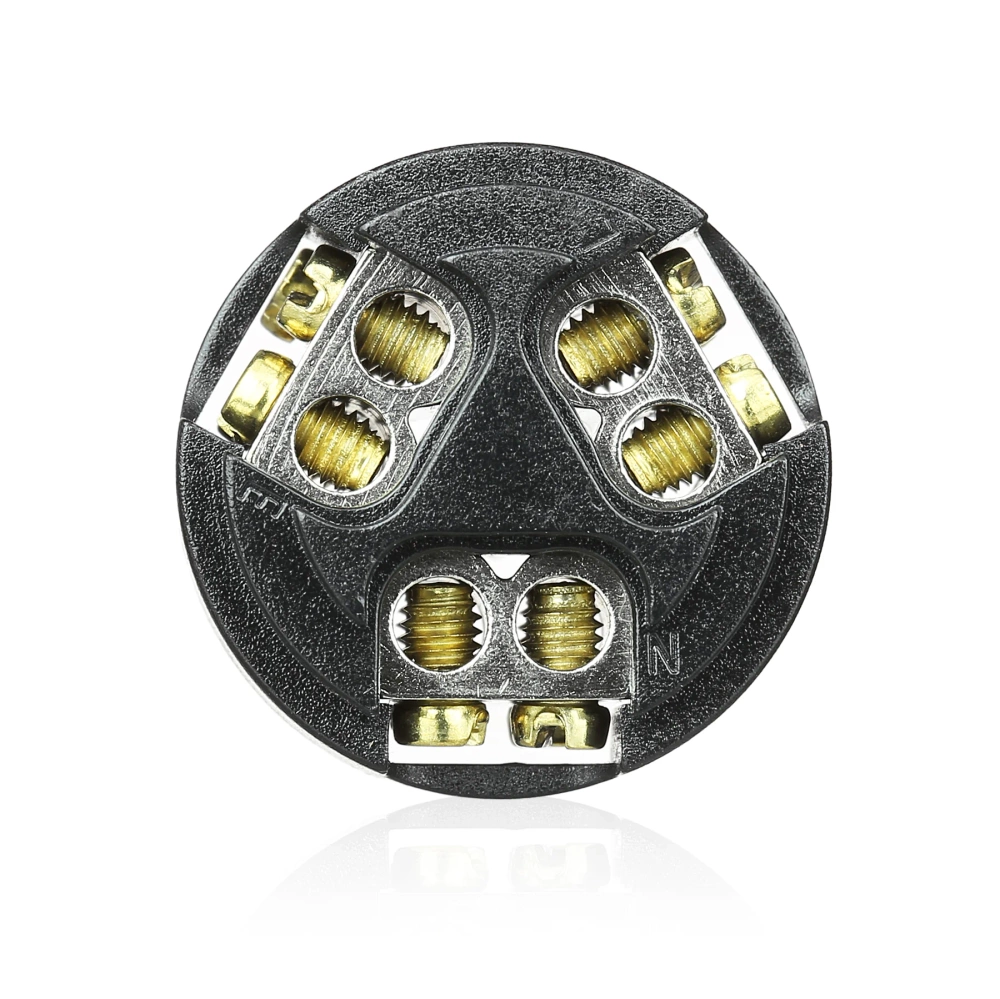

• Schraubverbindung – kein Löten erforderlich.
• Konstruktion ermöglicht schnelle Montage und Demontage ohne spezielles Werkzeug.

Anwendung

Die Muffe ist zum Verbinden von Leitungen in folgenden Installationen bestimmt:

• Garten-, Fassaden- und Straßenbeleuchtung,
• Pumpen, Springbrunnen, Schwimmbäder und Teiche,
• Automatisierungs- und Überwachungssysteme,
• Industriemaschinen und Steuerungen,
• Oberirdische und unterirdische Anschlüsse im Bauwesen und in der Energieversorgung.

Spezifikation

• Modell: M685-YA
• Schutzart: IP68
• Temperaturbereich: T105 -40°C ~ +105°C
• Nennspannung: bis 450 V AC
• Nennstrom: bis 32 A
• Material: PA66 / PC, UV- und feuerbeständig
• Verbindungstyp: Schraubverbindung
• Kabeldurchmesser: 4 - 8 mm, 8 - 12 mm oder 10 - 14 mm
• Gehäusefarbe: schwarz / gelbe Dichtungen
• Abmessungen: 14,5 x 7,5 x 3,3 cm
• Zertifikate: ENEC, CE, CB, UKCA, NSW, ETL, ROHS
