Boîte de dérivation étanche IP68 4 pôles | Connecteur électrique 450 V 24 A pour câbles 3–6 / 4–8 / 8–12 / 10–14 mm | M686-S

Quatre connecteurs de circuit • borne électrique 4 broches • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm ou Ø 4-8 mm ou Ø 8-12 mm ou Ø 10-14 mm

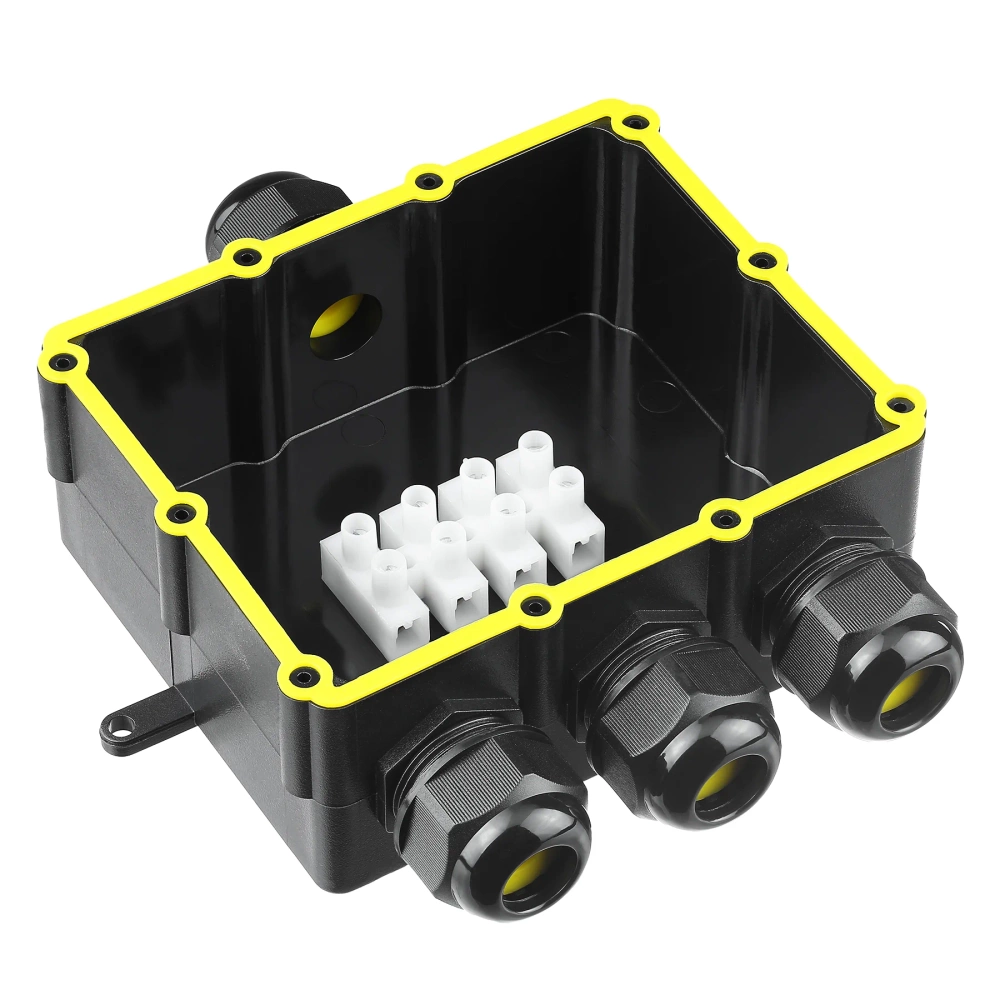

Boîte de dérivation étanche avec indice de protection IP68 – une solution universelle et fiable pour raccorder, dériver et protéger les câbles électriques dans les endroits exposés à l’humidité, à la poussière et aux conditions environnementales changeantes.

Conçue pour une utilisation en extérieur, sous terre et même en cas d’immersion temporaire dans l’eau, elle assure une protection durable des connexions dans les installations domestiques, de jardin et industrielles.

Le connecteur est utilisé dans :

• les installations industrielles,
• énergétiques,
• de jardin,
• les systèmes d’éclairage extérieur LED,
• les pompes à eau,
• l’automatisation de portails,
• les systèmes CCTV,
• la signalisation,
• l’industrie maritime.

• Indice de protection IP68 – résistance totale à l’eau, à la poussière et aux salissures ; la boîte reste étanche même après une immersion prolongée.
• Matériaux de haute qualité : boîtier en polycarbonate (PC) ou polyamide PA66, résistant aux UV, aux chocs, aux flammes et aux produits chimiques.
• Ininflammabilité selon UL94 V2 et résistance aux rayons du soleil ainsi qu’au vieillissement des matériaux.
• Plage de température de fonctionnement de -40°C à +105°C.
• Tension jusqu’à 450 V AC et courant jusqu’à 24 A.

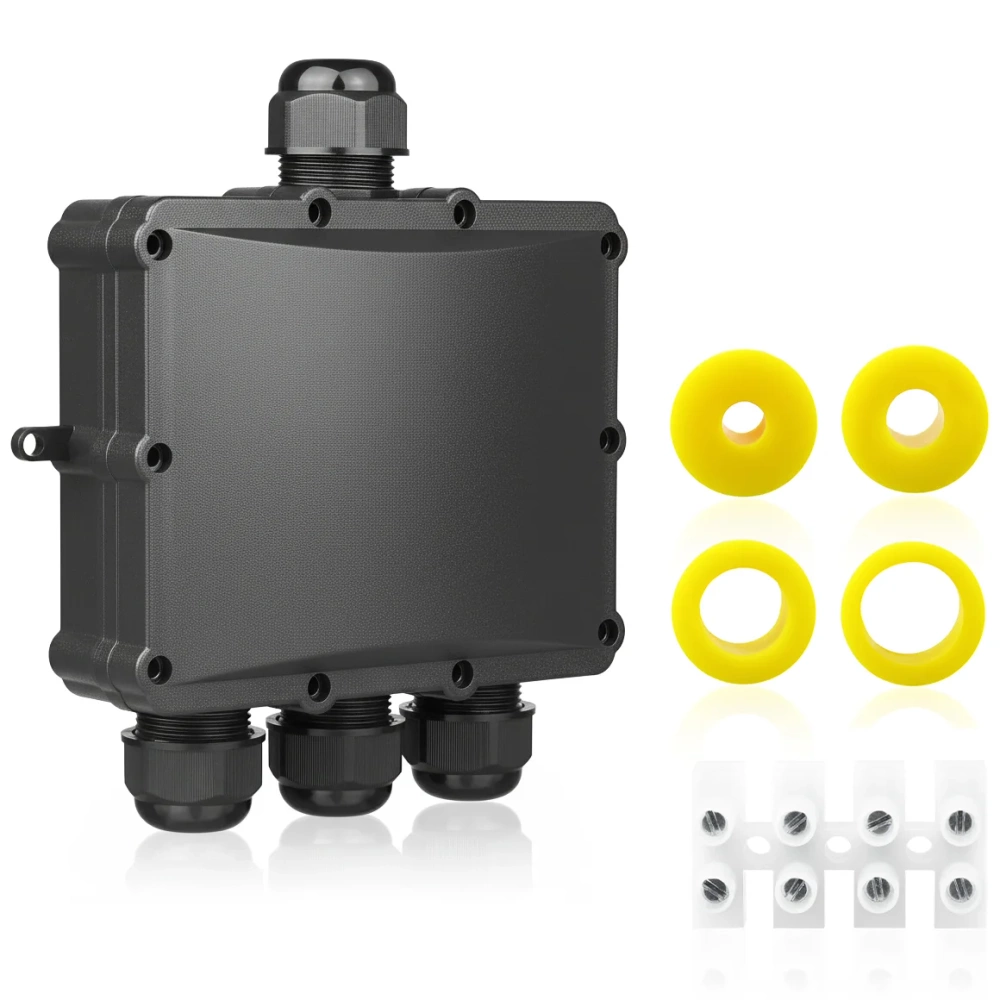

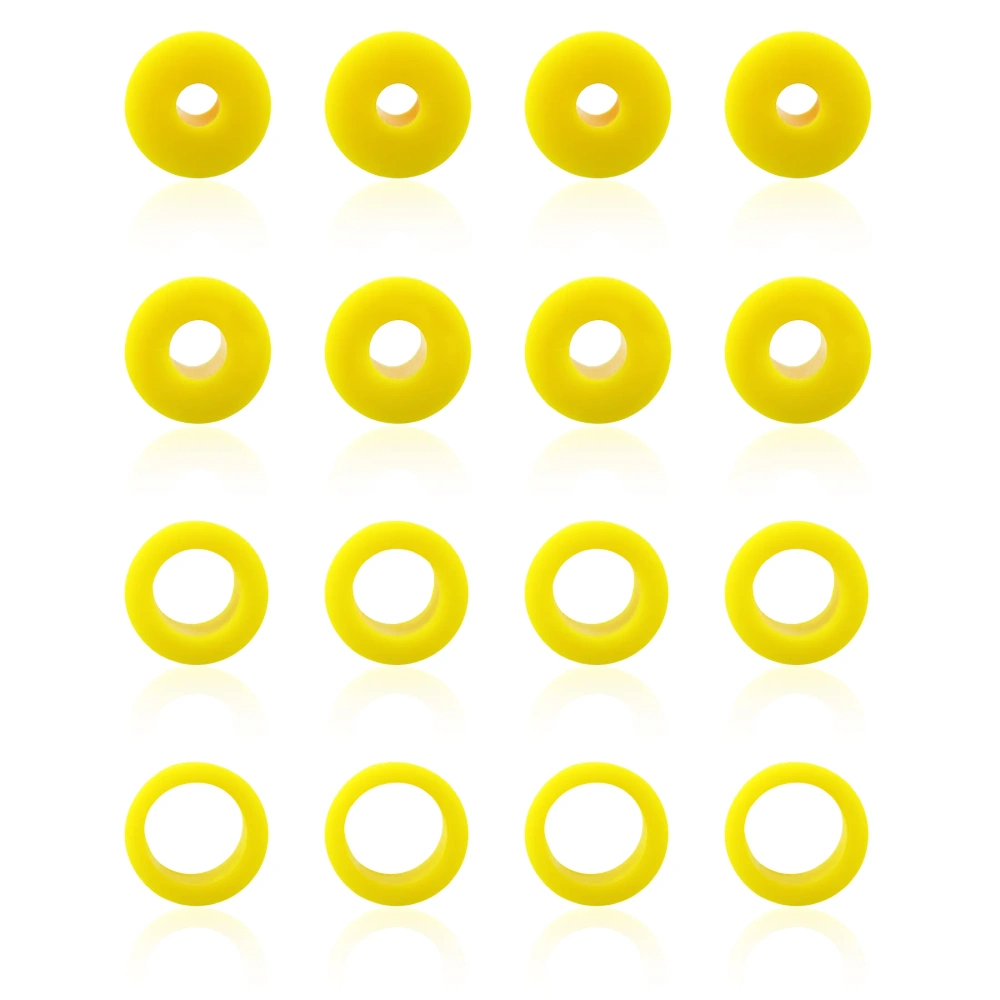

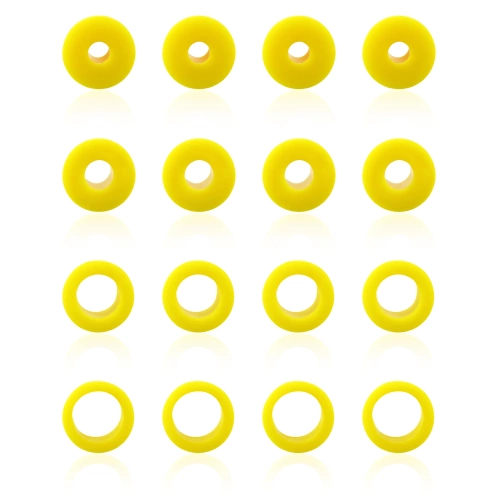

• Presse-étoupes interchangeables et jeux de bagues d’étanchéité en caoutchouc adaptés à différents diamètres de câbles.
• Espace intérieur augmenté grâce aux fixations extérieures et à la conception étudiée de la géométrie du boîtier.
• Montage simple et rapide sans outils spécialisés – un tournevis suffit.

Application

Les boîtes étanches IP68 sont destinées à :

• l’installation d’éclairages (de jardin, de façade, de rue, de parc),
• l’automatisation de portails et les systèmes de sécurité,
• les connexions de câbles d’alimentation de pompes, capteurs et équipements de jardin,
• les systèmes CCTV, enseignes lumineuses et panneaux LED,
• la distribution d’énergie dans les structures industrielles et les raccordements électriques extérieurs.

Spécification

• Modèle : M686-S
• Indice de protection : IP68
• Matériau du boîtier : PA66 / PC, résistant aux UV et au feu
• Classe d’inflammabilité : UL94 V2
• Gamme de diamètres de câble : 3 - 6 mm, 4 – 8 mm, 8 - 12 mm ou 10 - 14 mm
• Température de fonctionnement : -40°C à +105°C
• Tension nominale : jusqu’à 450 V AC
• Courant nominal : jusqu’à 24 A
• Couleur : noir

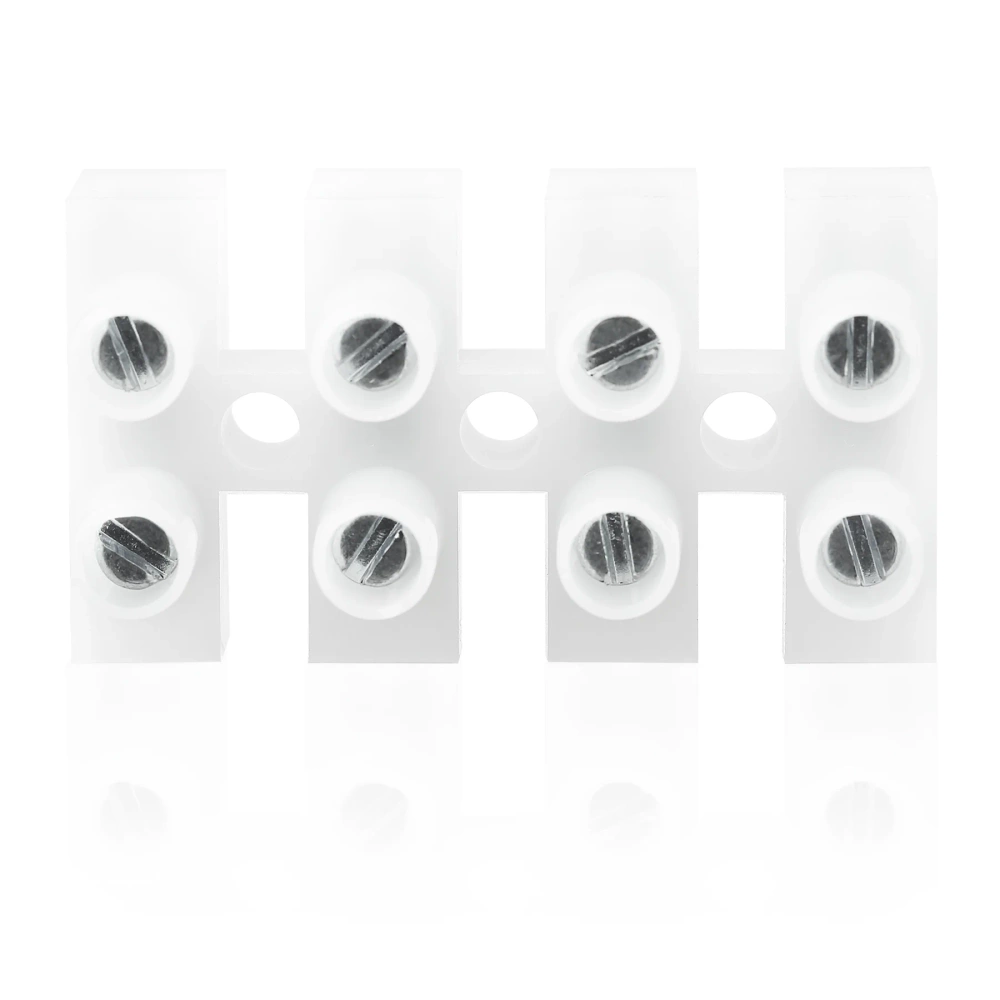

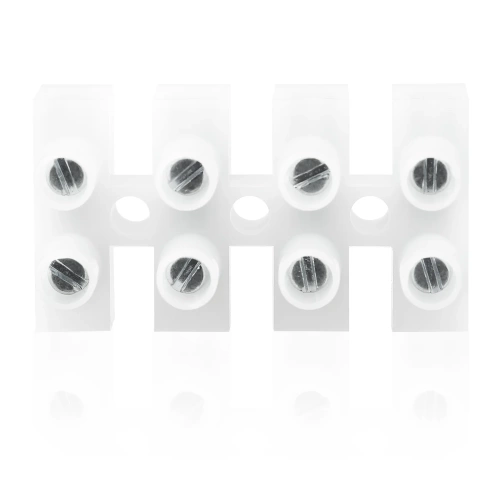

• Type de connexion : à vis
• Nombre de circuits : 4
• Dimensions intérieures de la boîte : 11,1 x 9,1 cm

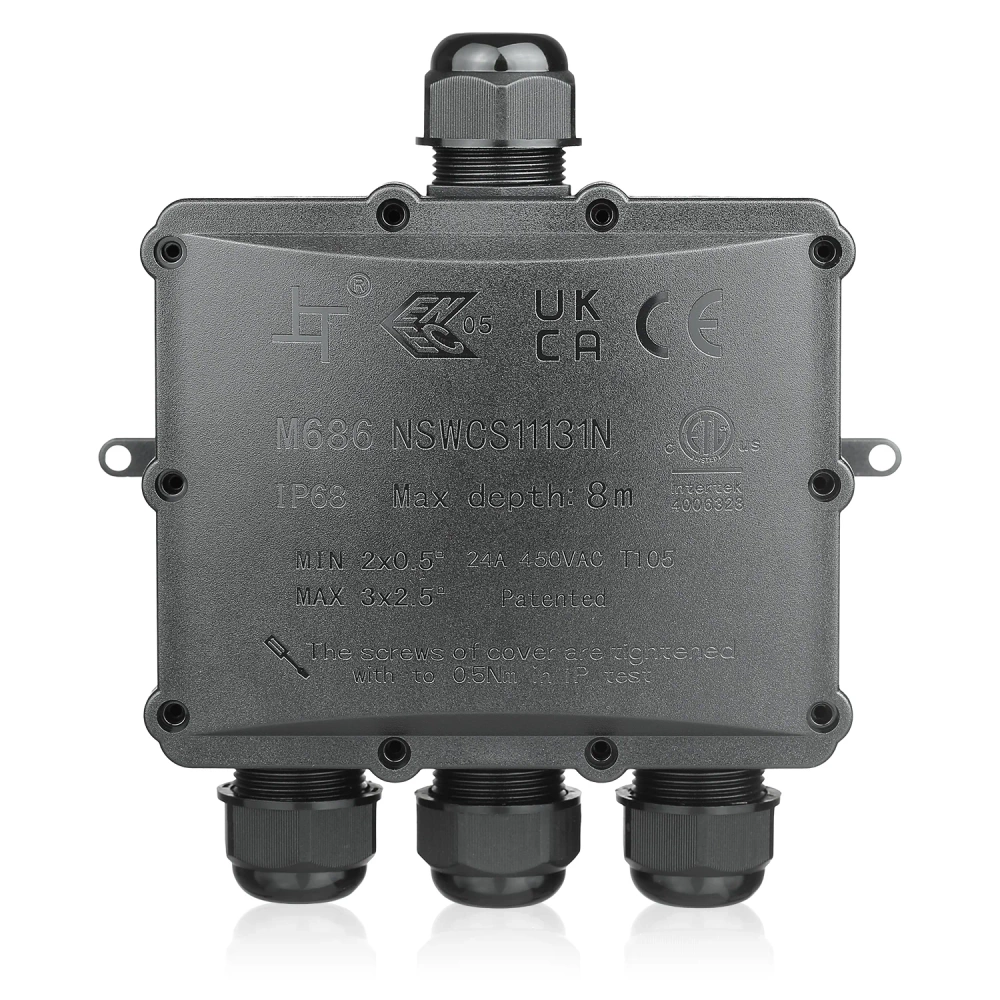

• Certifications : ENEC, CE, UKCA, ETL, NSW, ROHS
