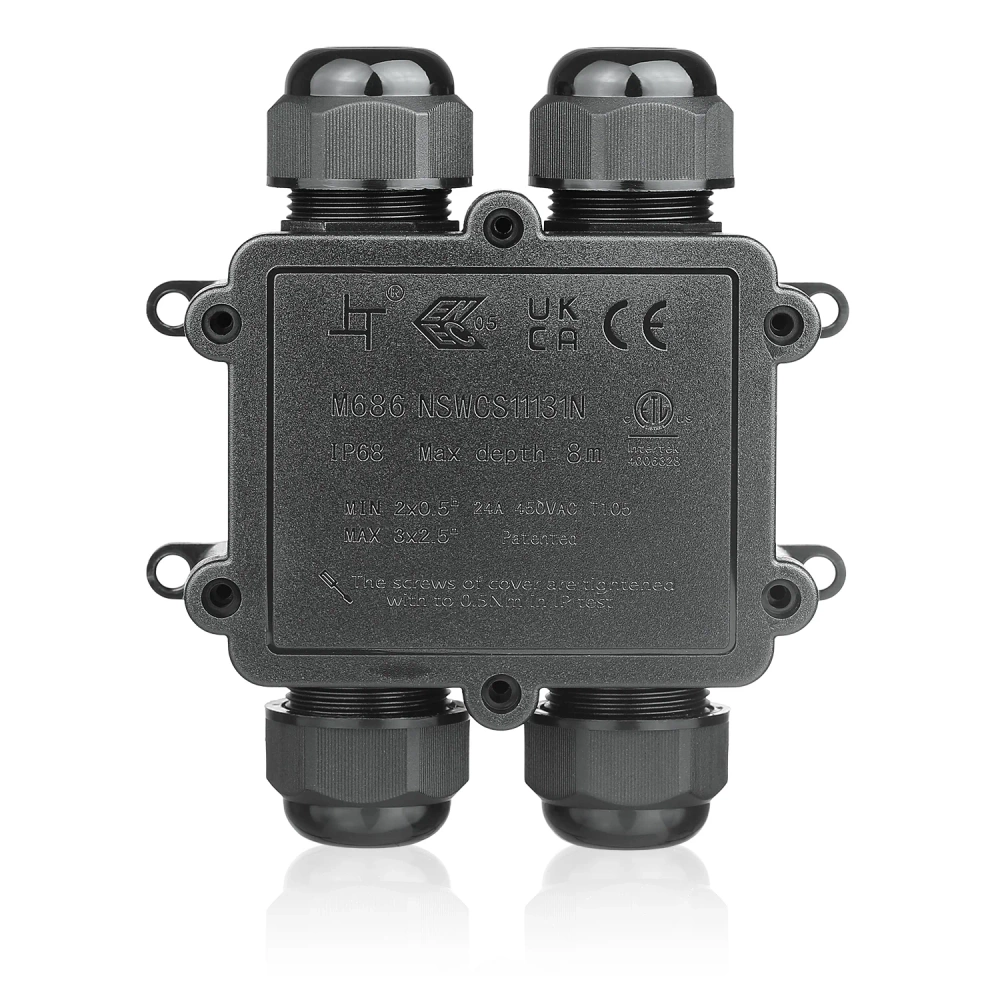

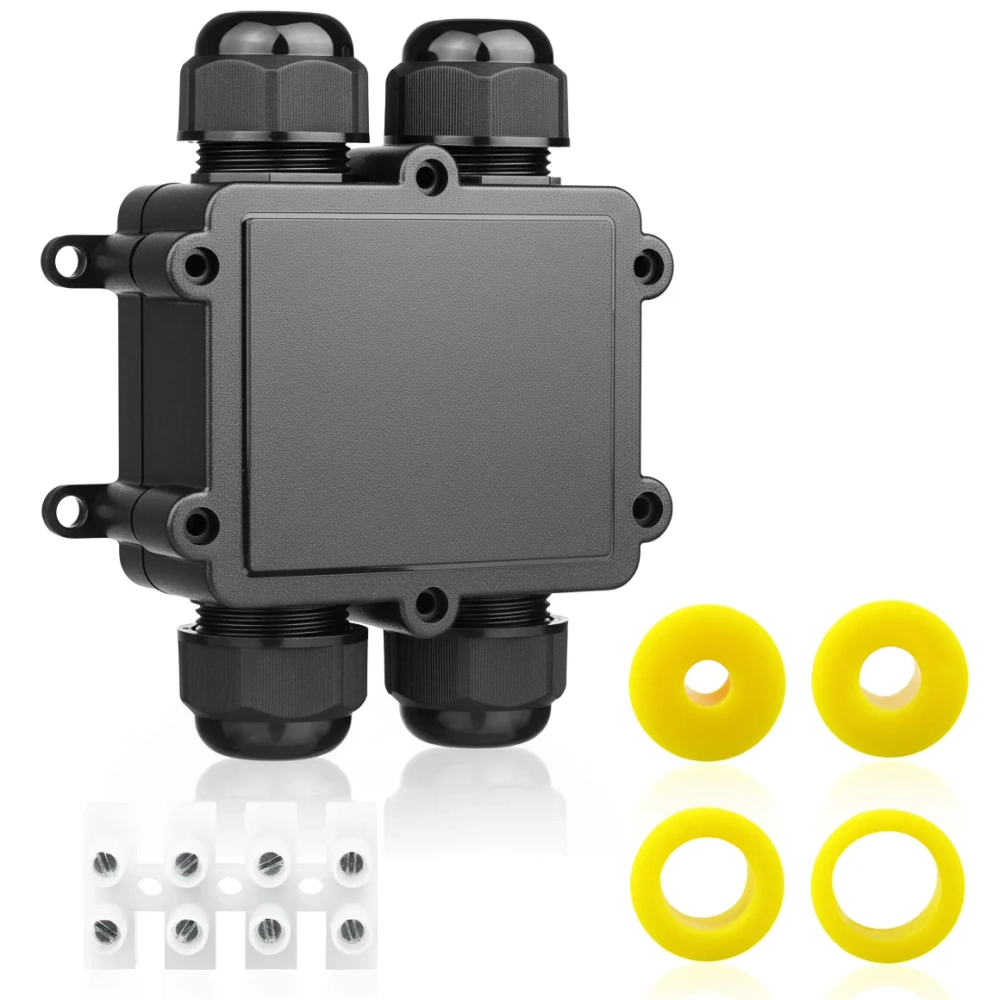

Hermetická kabelová spojovací krabice IP68 4-pólová | elektrická spojka 450 V 24 A pro kabely 3–14 mm | M686-H

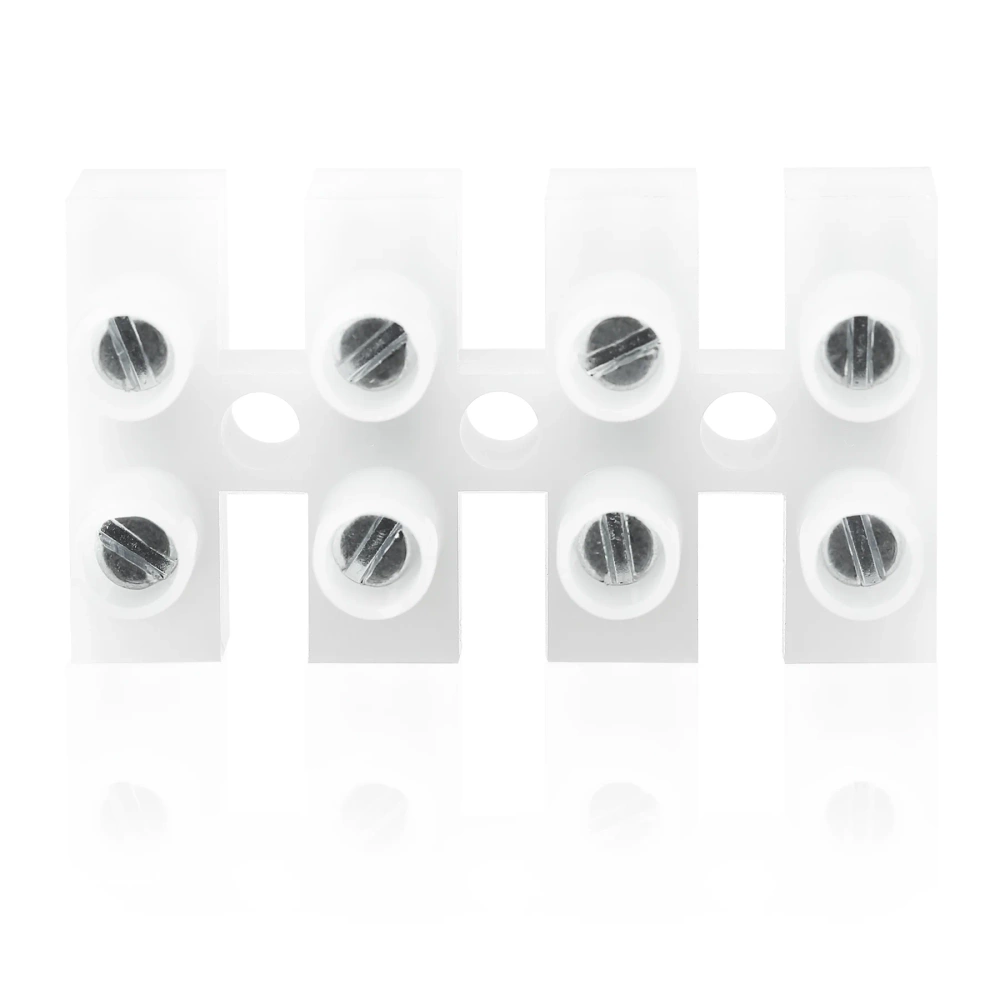

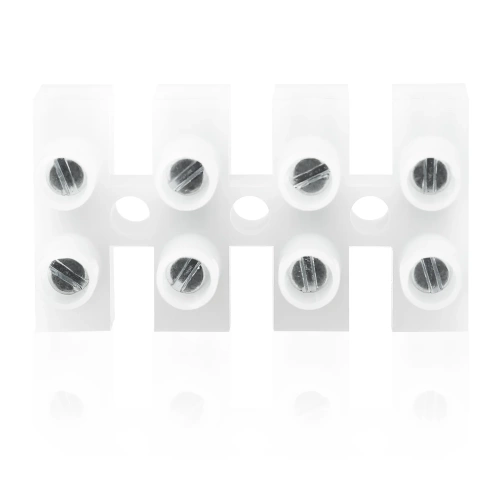

Čtyři průchozí svorky • elektrická svorkovnice 4 pin • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm nebo Ø 4-8 mm nebo Ø 8-12 mm nebo Ø 10-14 mm

Hermetická kabelová krabice s krytím IP68 je univerzálním a spolehlivým řešením pro spojování, rozbočování a ochranu elektrických vodičů na místech vystavených vlhkosti, prachu a proměnlivým podmínkám prostředí.

Je určena pro použití venku, pod zemí a také v prostředí s občasným ponořením do vody. Poskytuje dlouhodobou ochranu spojů v domácích, zahradních i průmyslových instalacích.

Svorka se používá v:

• průmyslových instalacích,
• energetických systémech,
• zahradních instalacích,
• venkovních LED osvětlovacích systémech,
• vodních čerpadlech,
• automatizaci bran,
• CCTV systémech,
• signalizaci,
• námořním průmyslu.

• Krytí IP68 – plná odolnost vůči vodě, prachu a nečistotám; krabice zůstává těsná i po dlouhodobém ponoření.
• Montážní šrouby umístěné na vnější straně krytu – inovativní konstrukční řešení, které zabraňuje prosakování vody pod hlavami šroubů do spojovací komory.
• Vyrobeno z kvalitních materiálů: tělo z polykarbonátu (PC) nebo polyamidu PA66, odolných vůči UV záření, nárazům, plamenům i chemikáliím.
• Samozhášivost třídy UL94 V2 a odolnost vůči slunečnímu záření a stárnutí materiálu.
• Provozní teplota od -40°C do +105°C.
• Napětí až do 450 V AC a proud do 24 A.

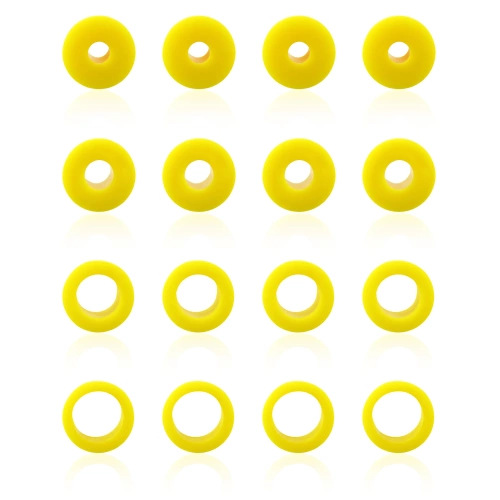

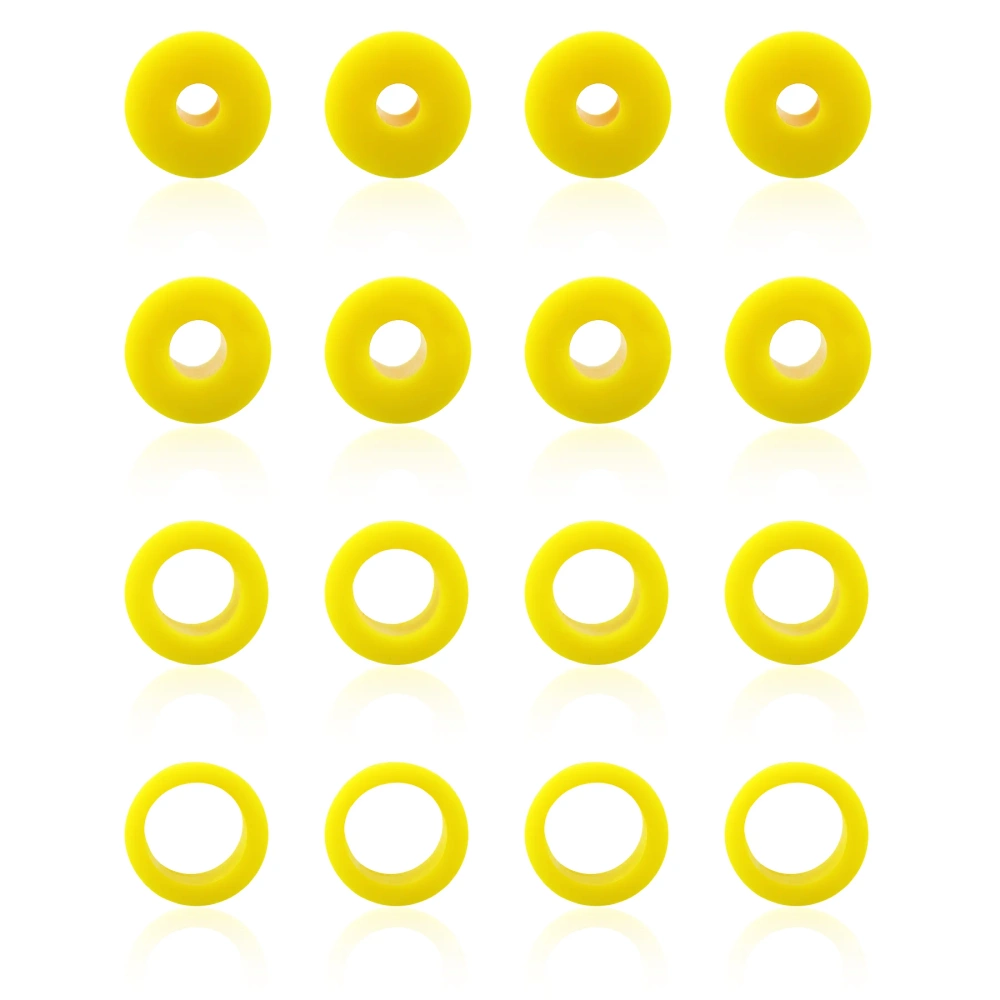

• Vyměnitelné průchodky a sady gumových těsnicích kroužků přizpůsobené různým průměrům kabelů.

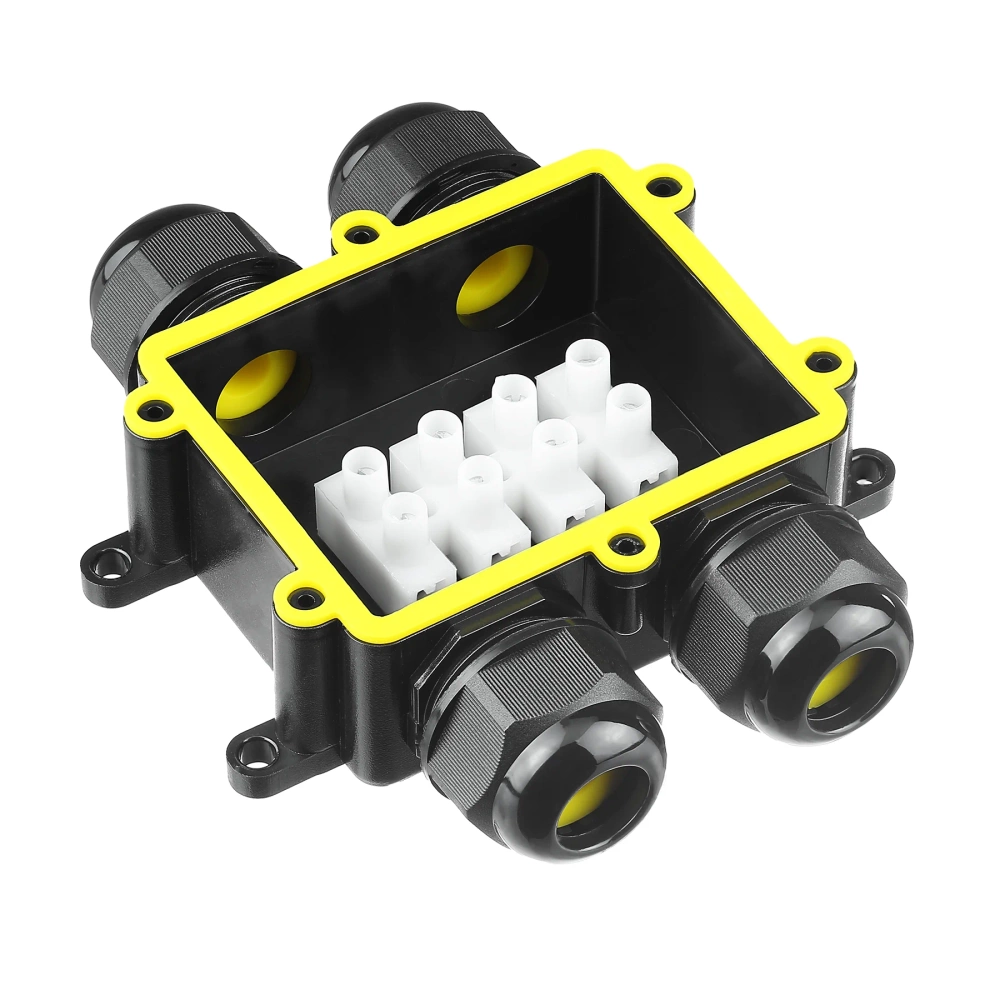

• Větší vnitřní prostor díky vnějším úchytům a promyšlenému tvaru krytu.
• Jednoduchá a rychlá montáž bez speciálního nářadí – postačí šroubovák.

Použití

Hermetické krabice IP68 jsou určeny pro:

• osvětlovací instalace (zahradní, fasádní, uliční, parkové),
• automatizaci bran a bezpečnostní systémy,
• spojování napájecích kabelů čerpadel, čidel a zahradních zařízení,
• CCTV systémy, světelné reklamy a LED tabule,
• distribuci energie v průmyslových konstrukcích a venkovních přípojkách.

Specifikace

• Model: M686-H
• Krytí: IP68
• Materiál krytu: PA66 / PC, odolné vůči UV a ohni
• Třída samozhášivosti: UL94 V2
• Rozsah průměrů kabelů: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm nebo 10 - 14 mm
• Provozní teplota: -40°C až +105°C
• Jmenovité napětí: do 450 V AC
• Jmenovitý proud: do 24 A
• Barva: černá
• Typ spojení: šroubové
• Počet spojovacích cest: 4
• Vnitřní rozměry krabice: 5,6 x 6,9 cm
• Certifikace: ENEC, CE, UKCA, ETL, NSW, ROHS
