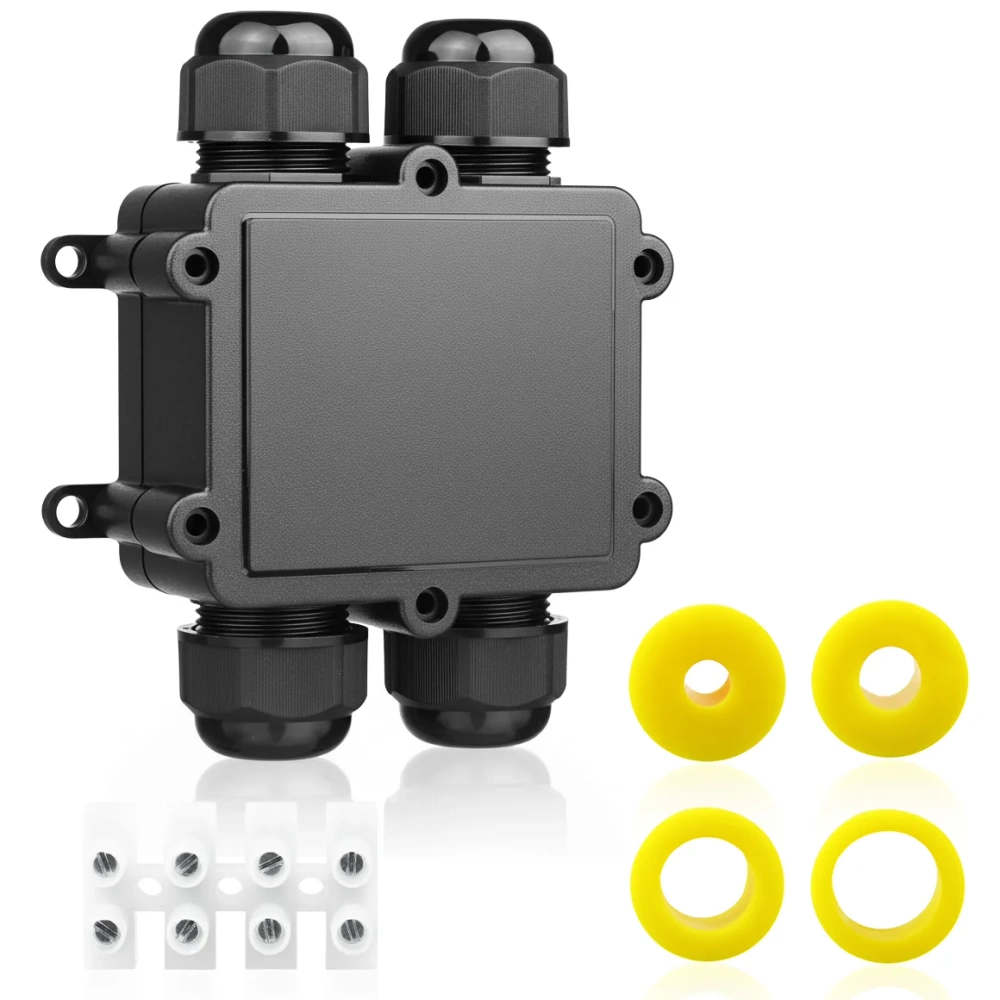

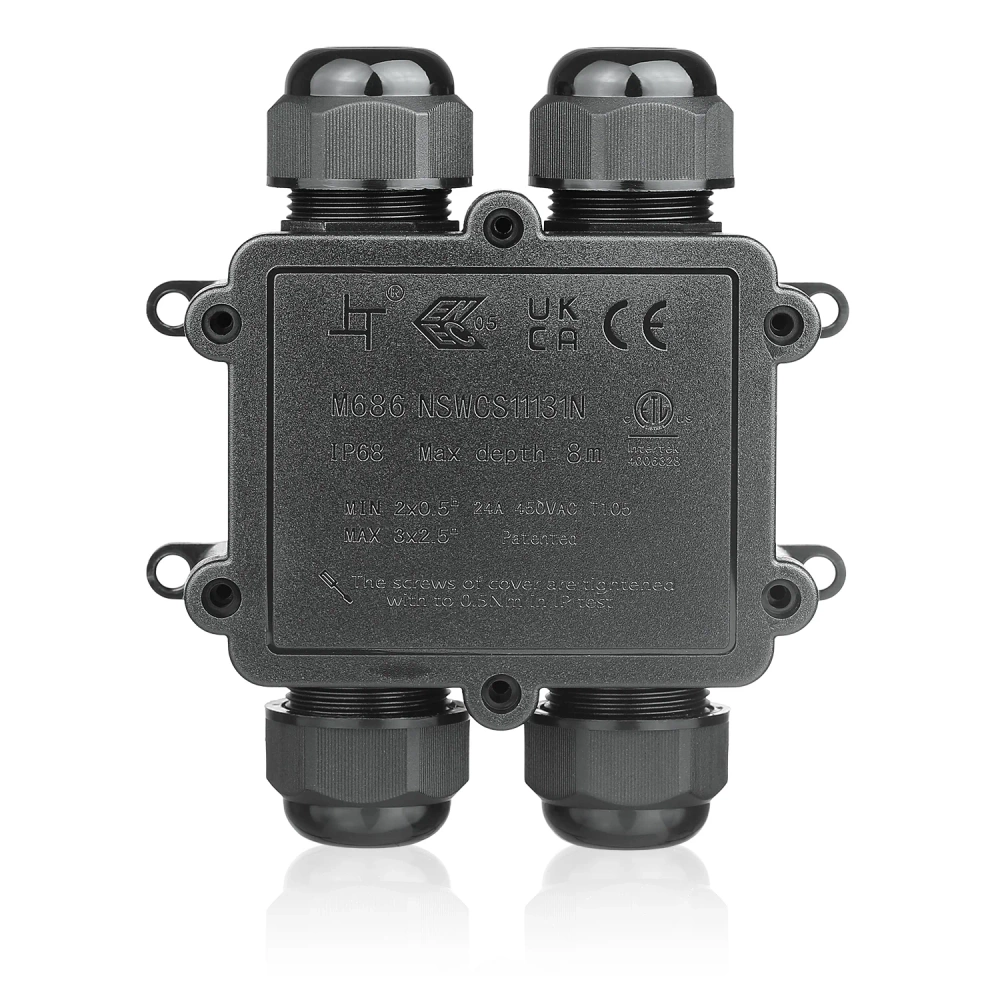

Scatola di derivazione stagna IP68 4 poli | Connessione elettrica 450 V 24 A per cavi 3–14 mm | M686-H

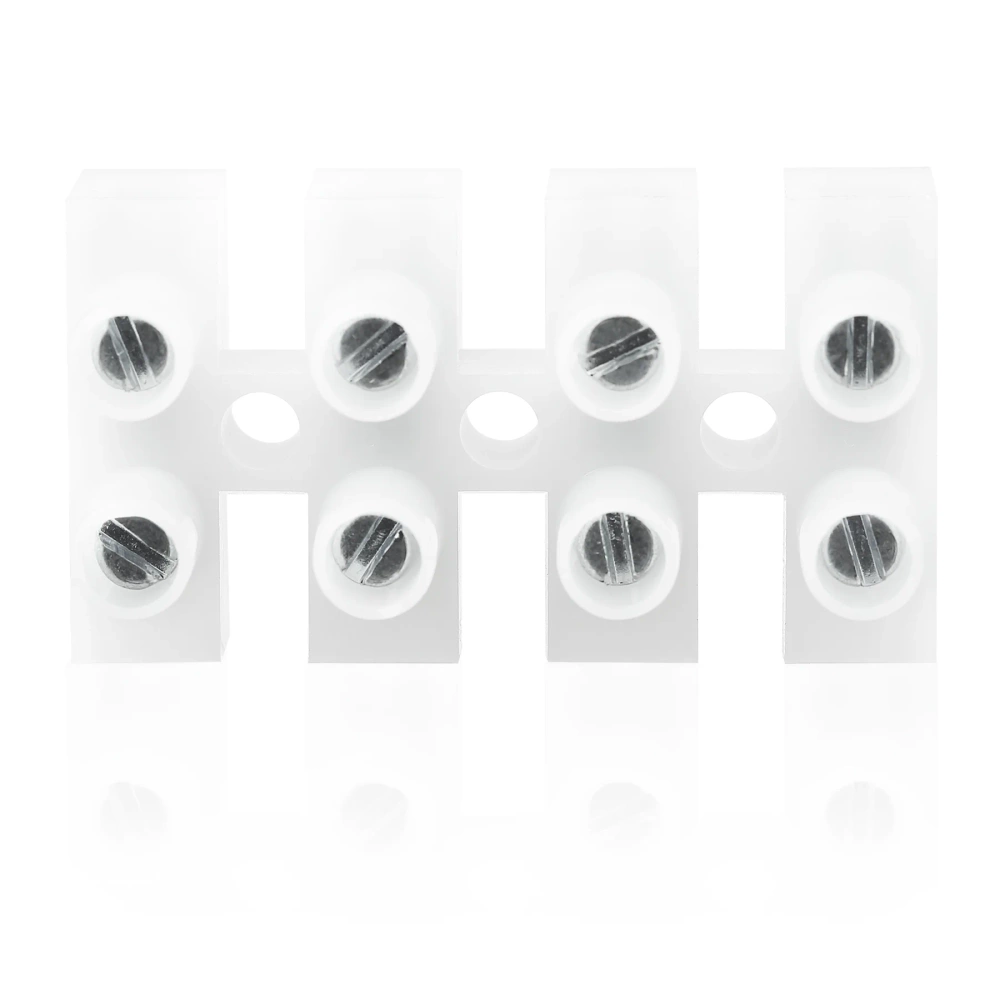

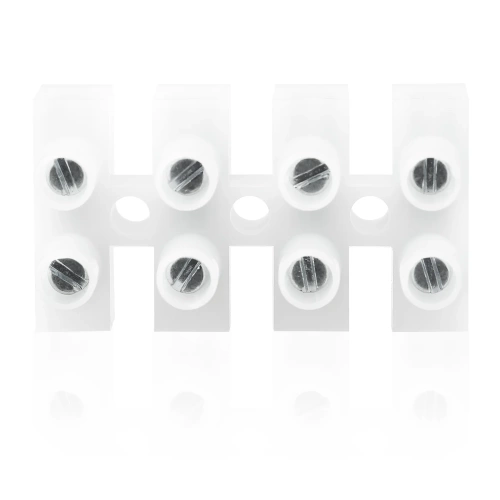

Quattro connettori di linea • morsettiera elettrica 4 pin • 0,5 mm² - 2,5 mm² • 24 A • 450 V • IP68 • Ø 3-6 mm oppure Ø 4-8 mm oppure Ø 8-12 mm oppure Ø 10-14 mm

Scatola di derivazione ermetica con grado di protezione IP68: una soluzione versatile e affidabile per collegare, diramare e proteggere i cavi elettrici in ambienti soggetti a umidità, polvere e condizioni variabili.

Progettata per utilizzo all’esterno, interrata o in situazioni di immersione temporanea, garantisce una protezione duratura delle connessioni negli impianti domestici, da giardino e industriali.

Il connettore trova applicazione in:

• impianti industriali,
• impianti energetici,
• giardinaggio,
• sistemi di illuminazione LED da esterno,
• pompe d’acqua,
• automazione cancelli,
• sistemi CCTV,
• segnalazione,
• industria navale.

• Grado di protezione IP68 – completamente resistente all’acqua, polvere e sporco; la scatola rimane stagna anche dopo immersioni prolungate.
• Viti di montaggio posizionate all’esterno della custodia – soluzione costruttiva che riduce il rischio di infiltrazione d’acqua sotto le teste delle viti nel vano di collegamento.
• Materiali di alta qualità: corpo in policarbonato (PC) o poliammide PA66, resistenti ai raggi UV, agli urti, al fuoco e agli agenti chimici.
• Classe di autoestinguenza UL94 V2 e resistenza ai raggi solari e all’invecchiamento del materiale.
• Campo di temperatura da -40°C a +105°C.
• Gestisce tensioni fino a 450 V AC e correnti fino a 24 A.

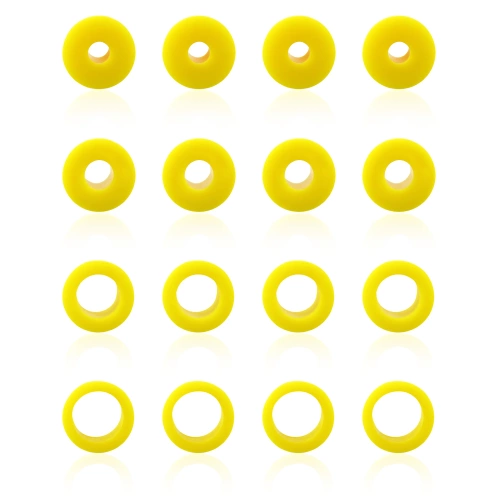

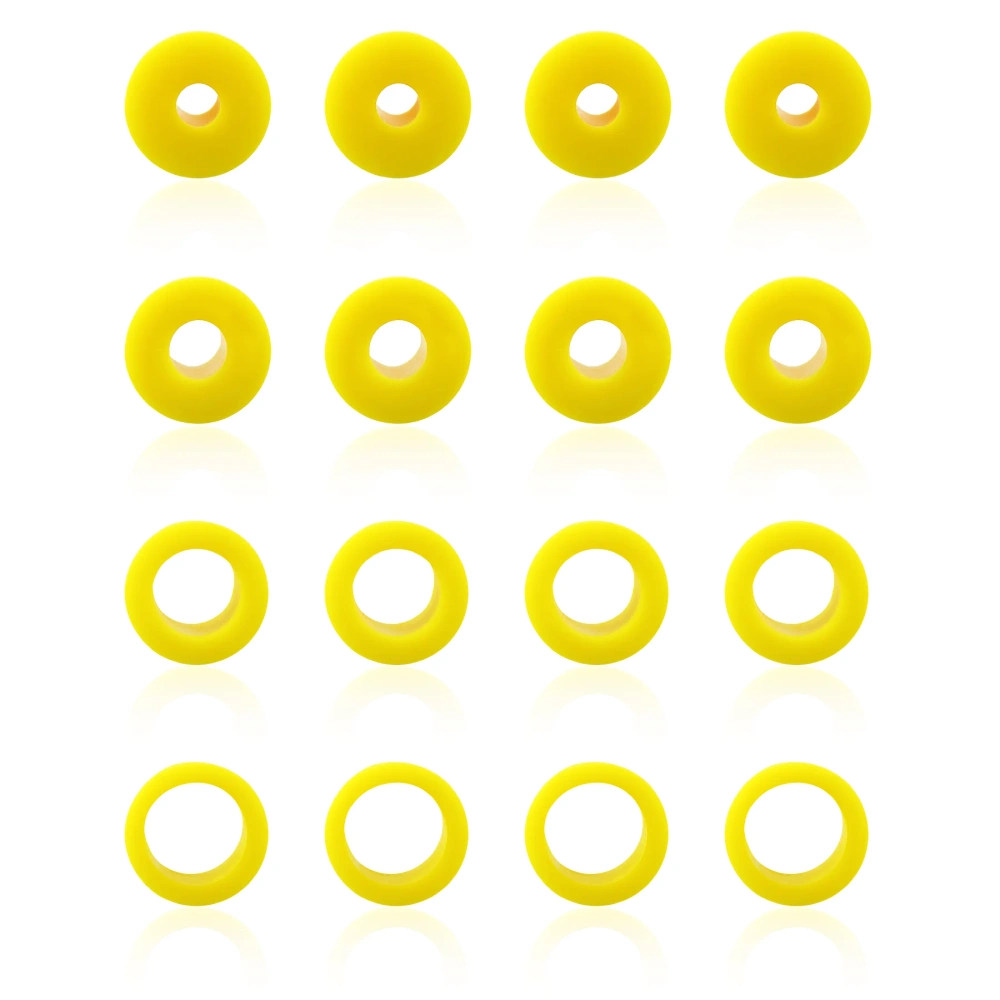

• Pressacavi intercambiabili e set di anelli di tenuta in gomma per cavi di diversi diametri.

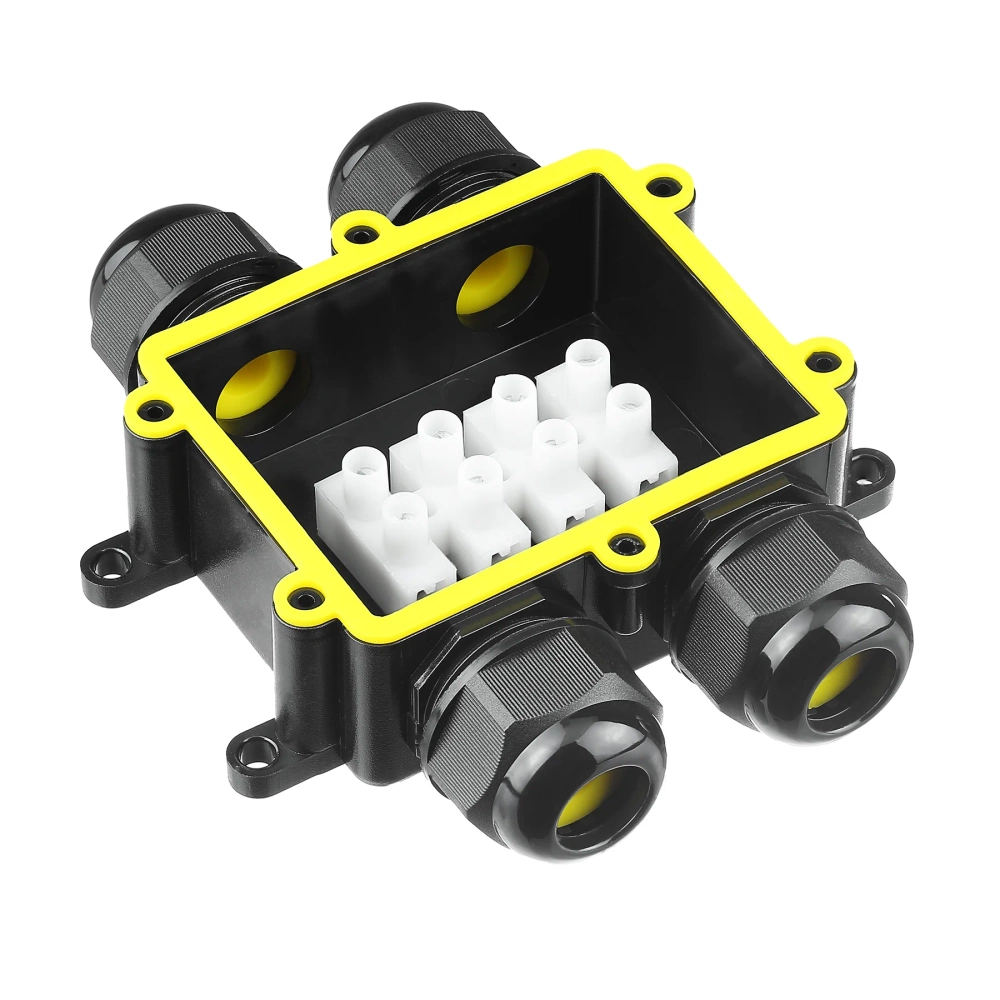

• Spazio interno ampliato grazie ai fissaggi esterni e alla forma studiata della custodia.
• Montaggio semplice e rapido senza attrezzi speciali – basta un cacciavite.

Applicazione

Le scatole ermetiche IP68 sono adatte per:

• impianti di illuminazione (da giardino, facciate, stradali, parchi),
• automazione cancelli e sistemi di sicurezza,
• collegamento di cavi di alimentazione per pompe, sensori e dispositivi da giardino,
• sistemi CCTV, insegne luminose e pannelli LED,
• distribuzione dell’energia in impianti industriali e connessioni di rete esterne.

Specifiche

• Modello: M686-H
• Grado di protezione: IP68
• Materiale custodia: PA66 / PC, resistente ai raggi UV e al fuoco
• Classe autoestinguenza: UL94 V2
• Gamma diametri cavi: 3 - 6 mm, 4 – 8 mm, 8 - 12 mm oppure 10 - 14 mm
• Temperatura di esercizio: -40°C a +105°C
• Tensione nominale: fino a 450 V AC
• Corrente nominale: fino a 24 A
• Colore: nero
• Tipo di connessione: a vite
• Numero di poli di collegamento: 4
• Dimensioni interne della scatola: 5,6 x 6,9 cm
• Certificazioni: ENEC, CE, UKCA, ETL, NSW, ROHS
